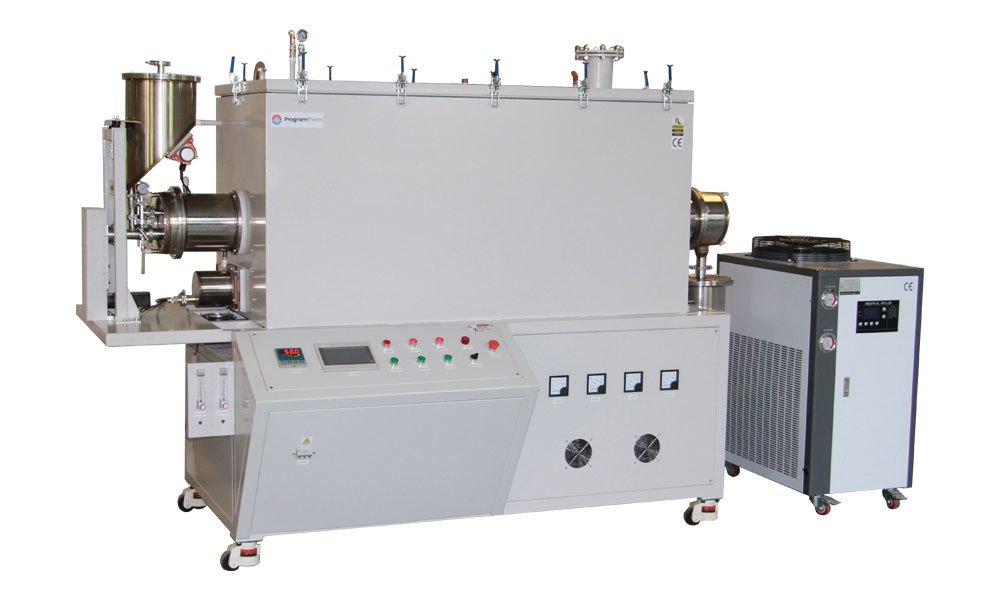

1600°C क्लोरीन गैस रोटरी ट्यूब फर्नेस के साथ OD170 मिमी पुनः क्रिस्टलीकृत SiC ट्यूब

उत्पाद का अवलोकन

पीटीआर डी 170/900/17 एक अत्यधिक अनुकूलित सीई-प्रमाणित बड़े व्यास ओडी 170 मिमी बड़े पैमाने पर क्लोरीन वातावरण निरंतर उत्पादन घूर्णी ट्यूब भट्ठी है।क्लोरीन के तहत सुरक्षा संचालन के लिए माइक्रो पॉजिटिव प्रेशर वर्किंग सिस्टम के साथ एक डबल-लेयर सीलबंद ओवन शेल में डिज़ाइन किए गए ओवन का शरीर. एक पूर्ण वैक्यूम पानी शीतलन सील फ्लैंज से लैस है। भट्ठी ट्यूब एक पुनः क्रिस्टलाइज्ड सिलिकॉन कार्बाइड ट्यूब को 1600 डिग्री सेल्सियस तक तापमान प्रतिरोध के साथ, ट्यूब लोडिंग वॉल्यूम 10L को अपनाता है,घूर्णन गति 1-10rmp, उत्पादन 4L/घंटा है। ट्यूब फर्नेस एक फ़ीडिंग बॉक्स, एक डिस्चार्जिंग बॉक्स, गैस इनलेट और आउटलेट, और एक रोटेशन और झुकाव प्रणाली से लैस है।एकल हीटिंग क्षेत्र लंबाई 900mm और स्वतंत्र रूप से एक 7 "पीएलसी नियंत्रित टचस्क्रीन पैनल द्वारा नियंत्रित किया जाता हैयह क्लोरीन के अधीन पाउडर सामग्री के प्रसंस्करण के लिए आदर्श भट्ठी प्रकार है।

मुख्य विशेषताएं

• Tmax 1600°C
• सिंगल जोन, रोटरी, क्लोरीन वायुमंडल ट्यूब फर्नेस
• अनुकूलित OD170mm पुनः क्रिस्टलीकृत सिलिकॉन कार्बाइड ट्यूब 1600°C तक तापमान प्रतिरोध के साथ
• जल शीतलन प्रणाली के साथ दो परत वायुरोधी दबावयुक्त खोल
• 1800# ग्रेड फाइबर अछूता कक्ष MoSi2 रॉड हीटिंग तत्वों के साथ
• पेंच फीडर गति समायोज्य:5-20rpm/min,ट्यूब घूर्णन गतिः 1-10rpm/min समायोज्य
• कई गैस इनलेट और आउटलेट
• SS304 जल शीतलन फ्लैंज सेट
• पीएलसी नियंत्रित 7 "टचस्क्रीन पैनल के साथ प्रोग्राम करने योग्य 30 खंड
• बी प्रकार का थर्मोकपल
• सीई

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

1600°C क्लोरीन गैस रोटरी ट्यूब फर्नेस

• PTR D170/900/17 मुख्य रूप से दो परतों के वायुरोधी दबावयुक्त खोल, सिरेमिक फाइबर कक्ष, एक पुनः क्रिस्टलीकृत SiC घूर्णन ट्यूब, सीलिंग फ्लैंज सेट, सामग्री चार्जिंग और डिस्चार्जिंग सिस्टम से बना है,गैस आपूर्ति प्रणाली, लिफ्टिंग सिस्टम, रोटरी सिस्टम, वॉटरिंग कूलिंग सिस्टम, क्लोरीन निकास गैस फिल्टरिंग सिस्टम और पीएलसी कंट्रोल सिस्टम।
• पानी शीतलन प्रणाली के साथ दोहरी परत खोल सुनिश्चित करें सतह तापमान Rt+45°C
• दबाव वाले इस्पात खोल प्रसंस्करण ट्यूब से क्लोरीन गैस के बाहर निकलने से रोकता है

पीएलसी नियंत्रण प्रणाली

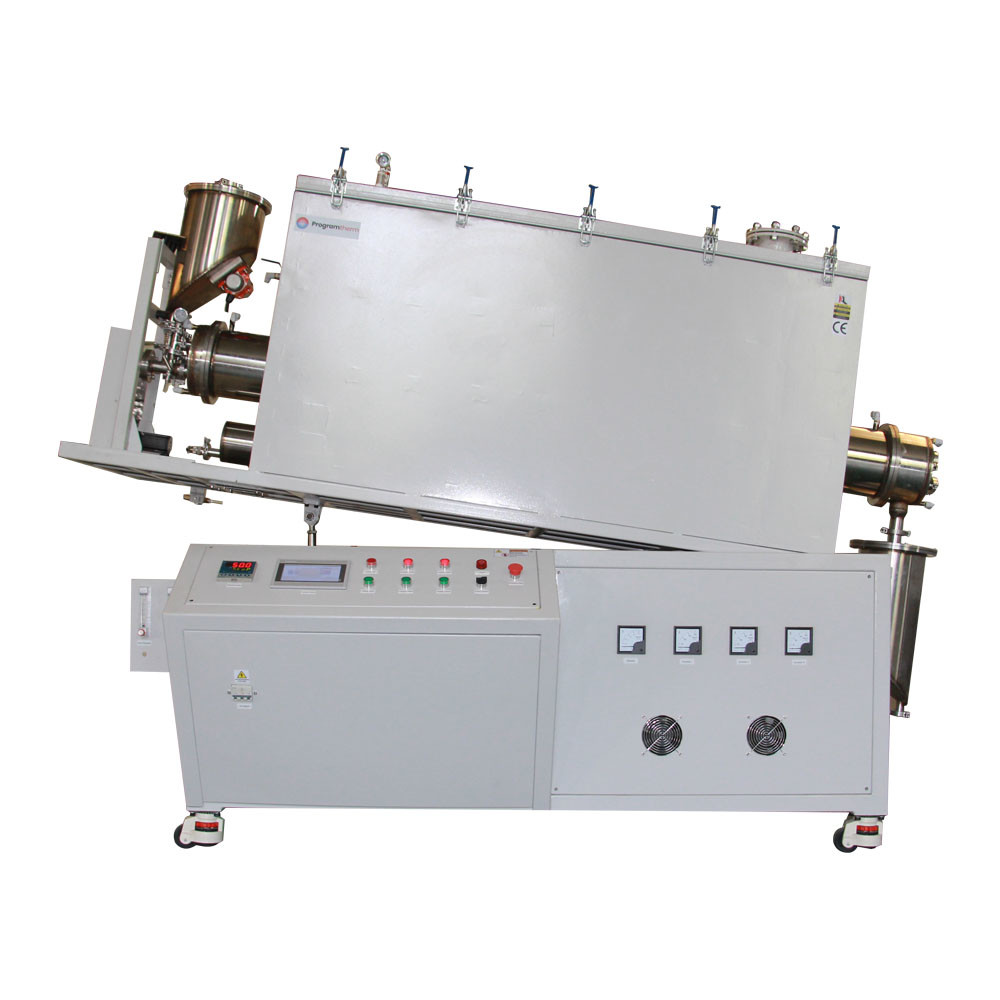

• सामग्री खिला गति, घूर्णन गति, झुकाव कोण और अन्य कार्यों पीएलसी नियंत्रण कक्ष, सटीक और आसान नियंत्रण पर एकीकृत कर रहे हैं
• पेंच फीडर गति समायोज्य:5-20rpm/min,ट्यूब घूर्णन गतिः 1-10rpm/min समायोज्य

फ़ीडिंग और डिस्चार्जिंग बॉक्स डिजाइन और पानी ठंडा करने वाले फ्लैंग्स

• खाद्य और निर्वात दोनों बक्से फ्लैंज सील हैं और स्वचालित सामग्री भरने के लिए कंपन उपकरण से लैस हैं।सामग्री आउटपुट एक पेंच फीडर और भट्ठी शरीर के झुकाव कोण द्वारा समायोजित किया जा सकता है
• अनुकूलित OD170mm पुनः क्रिस्टलीकृत सिलिकॉन कार्बाइड ट्यूब 1600°C तक के तापमान प्रतिरोध के साथ और दबाव वाले स्टील के खोल प्रसंस्करण ट्यूब से क्लोरीन गैस के बाहर निकलने से रोकता है
• क्लोरिन कूबड़ गैस को हवा के आउटलेट से गैस शुद्धिकरण सील बॉक्स में छोड़ा जाता है। फिल्टर करने के बाद, इसे बाहर छोड़ा जा सकता है।

क्लोरीन घूर्णी भट्ठी के ट्यूबों की आंतरिक परिचालन स्थिति

• यू प्रकार का MoSi2 हीटर, तापमान प्रतिरोधी 1700C तक
• एक क्वार्ट्ज पारदर्शी अवलोकन खिड़की भट्ठी ट्यूब के डिस्चार्ज अंत में आरक्षित है, वास्तविक समय में आंतरिक परिचालन स्थितियों का निरीक्षण किया जा सकता है
• OD40mm एल्यूमीनियम ट्यूब 500mm लंबाई के साथ ट्यूब ट्यूब में संक्षारक या हानिकारक गैसों का एक हिस्सा पकड़ने और उन्हें बाहर करने के लिए बाहर निकालने के लिए डाला

टीतकनीकी विनिर्देश

आवेदन नोट्स

• प्रसंस्करण ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए
