1700C उच्च वैक्यूम थ्री जोन ट्यूब फर्नेस सीवीडी ट्यूब फर्नेस वाटर कूलिंग फ्लैंग्स के साथ

3 ज़ोन ट्यूब फर्नेस के लिए उत्पाद अवलोकन

पीटीसी डी100/1500/17/3 एक सीई प्रमाणित ओडी100 मिमी बड़ी तीन क्षेत्रीय ट्यूब फर्नेस है जिसमें पूर्ण वैक्यूम सीलिंग फ्लैंज और पानी ठंडा करने वाले उपकरण हैं।प्रत्येक हीटिंग क्षेत्र 20 "लंबाई में है और तीन सटीक द्वारा नियंत्रित किया जाता है 30 डिजिटल तापमान नियंत्रकों के खंड स्वतंत्र रूप सेहीटिंग जोन को शक्तिशाली 1800 MoSi2 तत्वों द्वारा 1700°C तक गर्म किया जाता है। ट्यूब फर्नेस तीन जोन के तापमान को समायोजित करके विभिन्न थर्मल ग्रेडिएंट बना सकता है।यह थर्मल ग्रेडिएंट के तहत कार्यात्मक सामग्री तैयार करने के लिए एक उत्कृष्ट भट्ठी है, और सीवीडी द्वारा नैनो या फिल्म वृद्धि के लिए भी इस्तेमाल किया जा सकता है।

मुख्य विशेषताएं

• Tmax 1700 °C
• तीन स्वतंत्र हीटिंग क्षेत्र, पूरी लंबाई 1500 मिमी
• न्यूनतम गर्मी हानि की रक्षा के लिए दोहरी इस्पात संरचना, गैर-स्प्लिट भट्ठी कक्ष
• एक ही चक्र में कई वायुमंडलीय प्रक्रियाएं उपलब्ध हैं
• अधिकतम वैक्यूम स्तर 10E-3 टोर आणविक पंप के साथ काम करने के लिए प्राप्त
• शक्तिशाली MoSi2 हीटिंग तत्वों के साथ फाइबर से अछूता कक्ष समान तापमान सुनिश्चित करें समान तापमान सुनिश्चित करें
• शिमडेन पीआईडी तापमान नियंत्रक प्रोग्राम करने योग्य 30 खंडों के साथ
• SS304 वैक्यूम सीलिंग फ्लैंग्स वाल्व और दबाव मीटर सहित
• दोहरे फ्लैंग्स समर्थन बेहतर सील और लंबे समय तक ट्यूब जीवन प्रदान करता है
• दीर्घ जीवन प्रकार बी थर्मोकपल
• सीई प्रमाणित, मानक

1700 सीरीज 3 ज़ोन सीवीडी ट्यूब फर्नेस के लिए रैंपिंग, आवास, कूलिंग वक्र

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• अधिक गर्मी संरक्षण ट्यूब भट्ठी बंद अगर तापमान स्वीकार्य सीमा के बाहर है (नियंत्रक के मैनुअल देखें) या जब थर्मोकपल टूट गया है या खराबी है
• बिजली की विफलता संरक्षण बिजली बहाल है जब विफलता के बिंदु के तुरंत बाद भट्ठी संचालन फिर से शुरू होता है
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद गैलरी

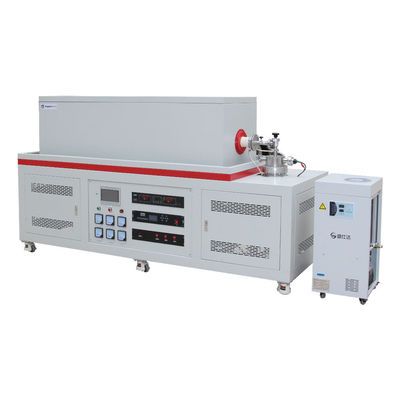

के लिए फ्रंट व्यूक्षेत्र 3 सीवीडी ट्यूब फर्नेस1700 डिग्री सेल्सियस

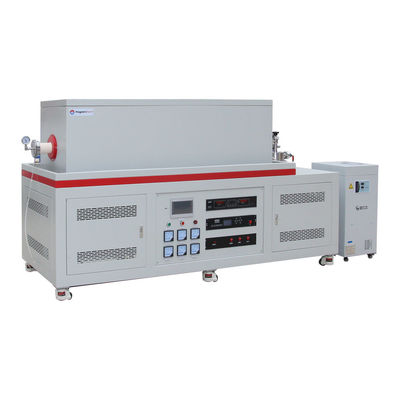

साइड व्यू1700C के लिए3 ज़ोन सीवीडी ट्यूब फर्नेसपानी ठंडा करने के उपकरण के साथ

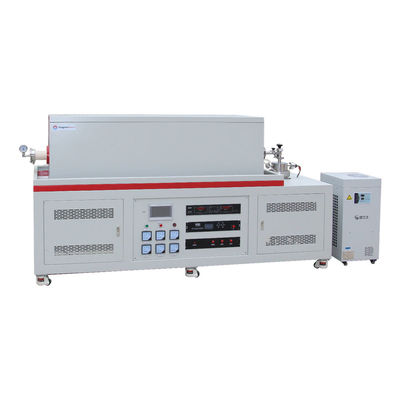

विवरणके लिए1700C3 ज़ोन सीवीडी ट्यूब फर्नेसपानी शीतलन फ्लैंज और मोलेकुमर पंप यूनिट के साथ

तकनीकी विनिर्देश

आवेदन नोट्स

• आवश्यक सुरक्षा नियंत्रण और पर्यवेक्षण के बिना भट्ठी के ट्यूब में हाइड्रोजन या मीथेन जैसी कोई विस्फोटक गैसें न भरें
• एल्युमिना ट्यूब के साथ 1700C ट्यूब भट्टियों को वैक्यूम और निम्न दबाव के तहत उपयोग के लिए डिज़ाइन किया गया है; 0.2 बार / 3 पीएसआई / 0.02 एमपीए
• सिरेमिक ट्यूबों के दर दर कम करने के लिए, कृपया स्थिति बदल (ट्यूब पर चार अंक चिह्नित) प्रत्येक बैच
• लंबे समय तक उपयोग के दौरान अग्निरोधी चीनी मिट्टी की सतह पर छोटे दरारें दिखाई दे सकती हैं। यह सामान्य घटना है और अल्युमिना कोटिंग के साथ दरारों की मरम्मत की जा सकती है

आकार तुलना
