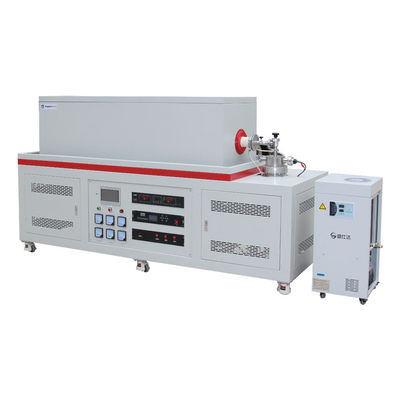

एमएफसी गैस मिक्सर और आणविक पंप इकाई के साथ 1700C सीवीडी 3-जोन वैक्यूम ट्यूब फर्नेस

उत्पाद का अवलोकन

पीटी डी 80/1500/17/3 एक उच्च तापमान, तीन-क्षेत्र सीवीडी उच्च वैक्यूम ट्यूब भट्ठी है। ओडी 80 मिमी एल्यूमीनियम ट्यूब, हीटिंग लंबाई 1500 मिमी। 10-5torr तक वैक्यूम स्तर के साथ आणविक पंप से लैस है,3 चैनल एमएफसी सटीक नियंत्रित गैस मिश्रण. 304 एस एस जल शीतलन फ्लैंग्स सुई वाल्व और गेज, विभिन्न गैसों के लिए कई हवा के इनलेट और आउटलेट के साथ।यह +/-°C के तापमान नियंत्रण सटीकता के साथ एक माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग Yudian पीआईडी तापमान नियंत्रण प्रणाली को अपनाता है, MoSi2 छड़ें गर्म, अधिकतम तापमान 1700°C (1500°C उच्च वैक्यूम के तहत) तक पहुँच सकता है। 3 क्षेत्र उच्च वैक्यूम ट्यूब फर्नेस मुख्य रूप से वैक्यूम और वायुमंडलीय सुरक्षा सिंटरिंग के लिए प्रयोग किया जाता है,वैक्यूम पतली फिल्म कोटिंग, सीवीडी प्रयोग आदि।

मुख्य विशेषताएं

• Tmax 1700°C
• 3 हीटिंग जोन उच्च वैक्यूम, सीवीडी ट्यूब फर्नेस
• दोहरी इस्पात संरचना, न्यूनतम गर्मी हानि
• आणविक पंप इकाई, अधिकतम वैक्यूम स्तर 10-5 टॉर तक
• 3-चैनल एमएफसी नियंत्रित गैस मिक्सर
• अधिकतम तापमान स्थिरता और एकरूपता के लिए MoSi2 हीटिंग तत्वों के साथ फाइबर-अलगाव कक्ष
• 304SS पानी ठंडा सील flanges
• डिजिटल पीआईडी नियंत्रक +/-1°C की सटीकता के साथ प्रोग्राम करने योग्य 30 खंडों के साथ
• बी प्रकार का थर्मोकपल
• आईएसओ, सीई

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

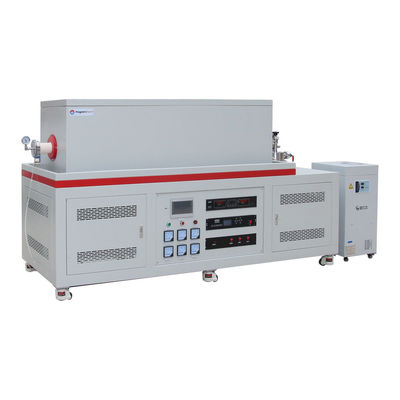

1700°C सीवीडी 3 जोन वैक्यूम ट्यूब फर्नेस एमएफसी गैस मिक्सर और पानी शीतलन उपकरण के साथ

• पीटी डी 80/1500/17 मुख्य रूप से सात भागों से बना हैः भट्ठी शरीर, भट्ठी ट्यूब, फ्लैंज सील सहायक उपकरण, गैस आपूर्ति प्रणाली, पानी शीतलन प्रणाली,वैक्यूम पंपिंग प्रणाली और तापमान नियंत्रण प्रणाली
• भट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• उत्कृष्ट उपस्थिति, आईएसओ, सीई अनुपालन

1700°C सीवीडी 3 ज़ोन उच्च वैक्यूम ट्यूब फर्नेस के लिए कक्ष प्रोफ़ाइल

• उच्च एल्यूमीनियम सिरेमिक इन्सुलेशन, सीएनसी उत्कीर्णन, कक्ष की दीवारों को कसकर जोड़ना, यू प्रकार का MoSi2 हीटर, 1800C तक तापमान प्रतिरोधी
• हीटिंग लंबाई 600 मिमी, एल्यूमिनिया ट्यूब व्यास 60 मिमी के लिए उपयुक्त है। उच्च एल्यूमिनिया प्रसंस्करण ट्यूब, 1700 °C तक तापमान प्रतिरोध,भट्ठी ट्यूब के अंदर हीटिंग क्षेत्र के महत्वपूर्ण भाग सिरेमिक ट्यूब प्लग के साथ सुसज्जित है, जो प्रभावी रूप से गर्मी के बाहर निकलने से रोक सकता है और गर्मी के नुकसान को कम कर सकता है
• बी प्रकार का थर्मोकपल

जल शीतलन निकला हुआ किनारा, 1/4 "पागोडा गैस नोजल, आणविक वैक्यूम पंप इकाई

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील SS304 पानी ठंडा flange सेट के साथ सुसज्जित
• हवा के इनलेट और आउटलेट G1/4 इंच के पागोडा हवा नोजल को अपनाता है, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है
• KF25 के साथ जुड़े आणविक पंप इकाई, सुनिश्चित करें कि वैक्यूम स्तर 10*-5mbar तक पहुँचने

1700°C सीवीडी हाई टेम्प 3 ज़ोन ट्यूब फर्नेस के लिए हीटिंग प्रोग्राम

• प्रोग्राम करने योग्य 30 खंड, हीटिंग दर 1-10C/मिनट स्वतंत्र रूप से समायोजित
• अच्छा थर्मल इन्सुलेशन, प्राकृतिक शीतलन, धीरे-धीरे ठंडा
• 7 "टचस्क्रीन पैनल वैकल्पिक है, हीटिंग कार्यक्रमों समय पर दिखाया जा सकता है, और डाउनलोड

टीतकनीकी विनिर्देश

आवेदन नोट्स

• प्रसंस्करण ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए
• जब पाइप में गैस इनलेट से गैस भरने, सुनिश्चित करें कि गैस आउटलेट वाल्व खुला होना चाहिए

आकार तुलना
