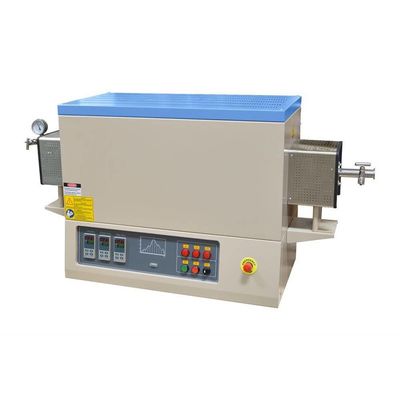

1700 डिग्री सेल्सियस उच्च तापमान 3 क्षेत्र प्रयोगशाला सीवीडी वैक्यूम ट्यूब फर्नेस OD60 मिमी एल्यूमीनियम ट्यूब के साथ

उत्पाद का अवलोकन

पीटीसी डी६०/६००/१७/३ एक सीई प्रमाणित ६० मिमी ओडी ३ जोन ट्यूब फर्नेस है जिसमें पूर्ण वैक्यूम सीलिंग फ्लैंज है।प्रत्येक हीटिंग क्षेत्र 12 "लंबाई में है और तीन सटीक द्वारा नियंत्रित किया जाता है 30 डिजिटल तापमान नियंत्रकों के खंड स्वतंत्र रूप सेएक क्षेत्र (मध्य क्षेत्र) को सुपर-1800 MoSi2 तत्वों द्वारा 1700°C तक गर्म किया जाता है, और अन्य दो क्षेत्रों को SiC तत्वों द्वारा 1400°C तक गर्म किया जाता है।ट्यूब भट्ठी तीन क्षेत्रों तापमान समायोजित करके विभिन्न थर्मल ढाल बना सकते हैंयह थर्मल ग्रेडिएंट के तहत कार्यात्मक सामग्रियों को तैयार करने के लिए एक उत्कृष्ट भट्ठी है, और सीवीडी द्वारा एपिटेक्सियल फिल्म वृद्धि के लिए भी इस्तेमाल किया जा सकता है।

मुख्य विशेषताएं

• कार्य तापमान सीमा 1200°C-1700°C
• दोहरी इस्पात संरचना, न्यूनतम गर्मी हानि; तीन हीटिंग क्षेत्र, स्वतंत्र रूप से नियंत्रित
• 99.6% एल्यूमीनियम ट्यूब के साथ SS304 त्वरित खोलने पानी ठंडा सील flanges
• शक्तिशाली MoSi2 हीटिंग तत्व समान तापमान सुनिश्चित करते हैं
• अधिकतम तापमान स्थिरता और एकरूपता के लिए फाइबर से अछूता कक्ष
• डिजिटल पीआईडी कंट्रोलर प्रोग्राम करने योग्य 30 सेगमेंट के साथ
• गैस आपूर्ति उपकरण का व्यक्तिगत सेट, Ar, N2 CO, H2 आदि के साथ गैस मिश्रण उपलब्ध है
• दीर्घ जीवन प्रकार बी थर्मोकपल
• सीई प्रमाणित

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

1700°C तीन ज़ोन उच्च तापमान सीवीडी वैक्यूम ट्यूब फर्नेस

• 1700C उच्च तापमान सीवीडी ट्यूब भट्ठी मुख्य रूप से पांच भागों से बना हैः भट्ठी शरीर, भट्ठी ट्यूब, फ्लैंज सील सहायक उपकरण, गैस आपूर्ति प्रणाली,वैक्यूम प्रणाली और तापमान नियंत्रण प्रणाली
• भट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• आईएसओ, सीई अनुपालन

1700 डिग्री सेल्सियस सीवीडी उच्च तापमान के लिए कक्ष प्रोफ़ाइल

• उच्च एल्यूमीनियम सिरेमिक इन्सुलेशन, सीएनसी उत्कीर्णन, कक्ष की दीवारों को कसकर जोड़ना, यू प्रकार का MoSi2 हीटर, 1800C तक तापमान प्रतिरोधी
• हीटिंग लंबाई 600 मिमी, एल्यूमिनिया ट्यूब व्यास 60 मिमी के लिए उपयुक्त है। उच्च एल्यूमिनिया प्रसंस्करण ट्यूब, 1700 °C तक तापमान प्रतिरोध,भट्ठी ट्यूब के अंदर हीटिंग क्षेत्र के महत्वपूर्ण भाग सिरेमिक ट्यूब प्लग के साथ सुसज्जित है, जो प्रभावी रूप से गर्मी को बाहर निकलने से रोक सकता है और गर्मी के नुकसान को कम कर सकता है।
• बी प्रकार का थर्मोकपल

त्वरित खोलने फ्लैंज, भट्ठी ट्यूब समर्थन, 1/4 "पागोडा गैस नोजल, वैक्यूम पंप इकाई

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील सामग्री तेजी से लोड और अनलोड करने के लिए SS304 तेजी से खोलने पानी शीतलन flange सामान से लैस
• हवा के इनलेट और आउटलेट G1/4 इंच के पागोडा एयर नोजल को अपनाता है, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है। अधिकतम वैक्यूम 10 * -7torr तक पहुंच सकता है
• KF25 के साथ जुड़े आणविक पंप इकाई, सुनिश्चित करें कि वैक्यूम स्तर 10*-5mbar तक पहुँचने

1700°C सीवीडी हाई टेम्प 3 ज़ोन ट्यूब फर्नेस के लिए हीटिंग प्रोग्राम

• प्रोग्राम करने योग्य 30 खंड, हीटिंग दर 1-10C/मिनट स्वतंत्र रूप से समायोजित
• अच्छा थर्मल इन्सुलेशन, प्राकृतिक शीतलन, धीरे-धीरे ठंडा
• 7 "टचस्क्रीन पैनल वैकल्पिक है, हीटिंग कार्यक्रमों समय पर दिखाया जा सकता है, और डाउनलोड

टीतकनीकी विनिर्देश

आवेदन नोट्स

• प्रसंस्करण ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए
• जब पाइप में गैस इनलेट से गैस भरने, सुनिश्चित करें कि गैस आउटलेट वाल्व खुला होना चाहिए

आकार तुलना
