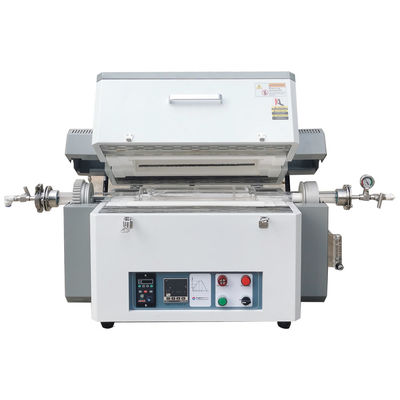

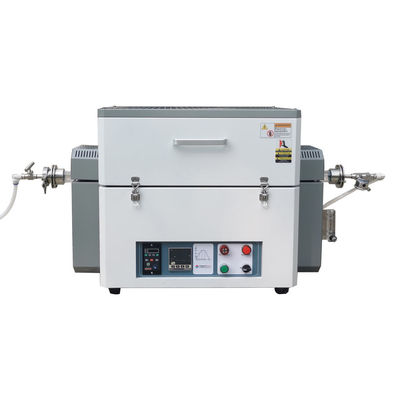

1200°C गैस फिल्टर और क्वार्ट्ज ट्यूब OD100mm के साथ प्रयोगशाला रोटरी ट्यूब फर्नेस

उत्पाद का अवलोकन

PTR D100/400/12 एक हीटिंग जोन, बेंचटॉप 1200°C प्रयोगशाला के लिए रोटरी ट्यूब ओवन है,विशेष रूप से कण सामग्री गर्मी उपचार प्रक्रियाओं के लिए उपयुक्त है जैसे कि कैल्सीनिंग जिसमें लगातार उच्च तापमान पर निर्वात या वायुमंडल संरक्षण के तहत संसाधित किया जाता है, वैक्यूम फिल्म कोटिंग, सीवीडी प्रयोग और दुर्लभ पृथ्वी की तैयारी के लिए भौतिक घटकों का परीक्षण, इलेक्ट्रॉनिक प्रकाश व्यवस्था, क्रिस्टल एनीलिंग, जैविक सिरेमिक, इलेक्ट्रॉनिक सिरेमिक, विशेष मिश्र धातु,चुंबकीय सामग्री, सटीक कास्टिंग और धातु गर्मी उपचार..

मुख्य विशेषताएं

• Tmax 1200°C
• एकल हीटिंग जोन, स्प्लिटेबल, रोटरी ट्यूब ओवन
• उच्च शुद्धता पारदर्शी क्वार्ट्ज ग्लास ट्यूब निर्माण सामग्री मिश्रण के लिए 4 हलचल ब्लेड के साथ
• त्वरित और आसान ट्यूब पहुँच के लिए विभाजित भट्ठी कक्ष
• घूर्णन गति 0.1-10rpm/min
• Tmax वैक्यूम स्तर 10E-7 torr, एकल गैस चैनल आपूर्ति प्रणाली
• SS304 सुई के वाल्व और दबाव गेज के साथ जल्दी से खुलने वाले सीलिंग फ्लैंग्स
• सभी पक्षों में एम्बेडेड हीटिंग तारों के साथ फाइबर से अछूता कक्ष समान तापमान सुनिश्चित करता है
• एन प्रकार का थर्मोकपल
• प्रोग्राम करने योग्य 32 खंडों के साथ बुद्धिमान पीआईडी तापमान नियंत्रक
• सीई प्रमाणित

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

1200°C एकल हीटिंग जोन प्रयोगशाला ट्यूब फर्नेस गैस फिल्टरिंग सिस्टम के साथ

• 1200°C एकल क्षेत्र प्रयोगशाला घूर्णी ट्यूब भट्ठी मुख्य रूप से छह भागों से बना हैः भट्ठी शरीर, भट्ठी ट्यूब, फ्लैंज सील सहायक उपकरण, गैस आपूर्ति प्रणाली,तापमान नियंत्रण प्रणाली और गैस फिल्टरिंग प्रणाली
• भट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• उत्कृष्ट उपस्थिति, आईएसओ, सीई अनुपालन

क्वार्ट्ज ट्यूब के साथ 1200°C ट्यूब फर्नेस कक्ष

• भट्ठी दो अर्धवर्ती सिरेमिक फाइबर सामग्री, वैक्यूम फ़िल्टर, और कसकर एक टुकड़े में जुड़ा हुआ से बना है। 1200 डिग्री सेल्सियस तक के तापमान के साथ एम्बेडेड एचआरई मिश्र धातु प्रतिरोध तार
• हीटिंग जोन की लंबाई 400 मिमी है और इसे 40-80 मिमी क्वार्ट्ज ट्यूबों के लिए अनुकूलित किया जा सकता है।
• प्रसंस्करण ट्यूब उच्च शुद्धता पारदर्शी क्वार्ट्ज ट्यूब से बना है, चार सममित हलचल ब्लेड के साथ निर्मित है, घूर्णन गति समायोज्य हो सकती है।भट्ठी ट्यूब के अंदर हीटिंग क्षेत्र के महत्वपूर्ण भाग सिरेमिक ट्यूब प्लग के साथ सुसज्जित है, जो प्रभावी रूप से गर्मी को बाहर निकलने से रोक सकता है और गर्मी के नुकसान को कम कर सकता है।
• ओवन कक्ष के शीर्ष पर एन प्रकार का थर्मोकपल

त्वरित खोलने फ्लैंज, भट्ठी ट्यूब समर्थन, 1/4 "पागोडा गैस नलिका

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील सामग्री तेजी से लोड और अनलोड करने के लिए SS304 त्वरित खोलने flange सामान से लैस
• हवा के इनलेट और आउटलेट G1/4 इंच के पागोडा एयर नोजल को अपनाता है, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है। अधिकतम वैक्यूम 10 * -7torr तक पहुंच सकता है
• फर्नेस ट्यूब के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए समायोज्य फ्लैंज ब्रैकेट से लैस

गैस सप्लाई डिवाइस का व्यक्तिगत सेट

• 1200C-1700C प्रयोगशाला ट्यूब भट्टियों सभी एक एकल चैनल गैस आपूर्ति डिवाइस से लैस हैं
• डबल ferrule जोड़ों; गैस फ्लोट प्रवाहमीटर, प्रवाह दर समायोज्य है रेंज 60-600ml/min
• उपलब्ध गैसें: N2, Ar, H2, CO आदि

नोटः कम करने वाली गैस भरने के समय, चेक वाल्व, एकतरफा वाल्व, निकास गैस उपचार प्रणाली आदि को कॉन्फ़िगर करना आवश्यक है।

1200°C प्रयोगशाला घूर्णन ट्यूब भट्ठी के लिए नियंत्रण कक्ष

• पैनल पर तापमान नियंत्रक, एम्पमीटर, वोल्टमीटर, कार्य बटन के साथ एकीकृत डिजाइन
• 32 सेगमेंट प्रोग्राम के साथ बुद्धिमान पीआईडी तापमान नियंत्रक, ±1°C की सटीकता
• बिजली बंद, अति-तापमान, थर्मोकपल टूटने और बर्नआउट सुरक्षा
• तापमान स्व-समायोजन कार्य
• 485 संचार इंटरफ़ेस के साथ (वैकल्पिक)

1200°C प्रयोगशाला घूर्णी ट्यूब भट्ठी के लिए हीटिंग, आवास, शीतलन कार्यक्रम

• प्रोग्राम करने योग्य 32 खंड, हीटिंग दर 1-20C/मिनट स्वतंत्र रूप से समायोजित
• अच्छा थर्मल इन्सुलेशन, प्राकृतिक शीतलन, धीरे-धीरे ठंडा
• 7 "टचस्क्रीन पैनल वैकल्पिक है, हीटिंग कार्यक्रमों समय पर दिखाया जा सकता है, और डाउनलोड

टीतकनीकी विनिर्देश

आवेदन नोट्स

• प्रसंस्करण ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए

आकार तुलना
