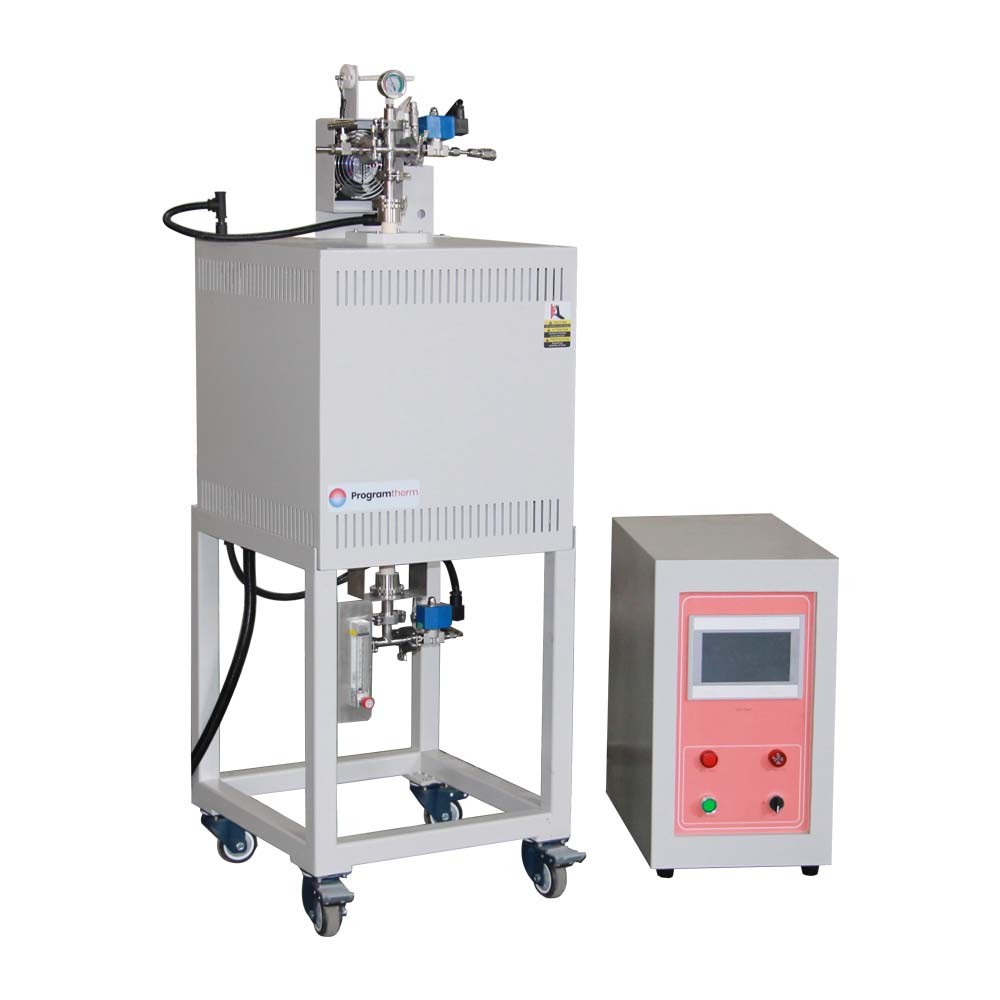

1400°C ऊर्ध्वाधर हाइड्रोजन ट्यूब फर्नेस इग्निशन डिवाइस और OD40 एल्यूमिनियम ट्यूब के साथ

उत्पाद का अवलोकन

पीटीवी डी40/300/14 एक अनुकूलित ऊर्ध्वाधर हाइड्रोजन ट्यूब भट्ठी है जिसमें पीएलसी स्वचालित गैस विस्थापन और पूंछ गैस इग्निशन है।ऊर्ध्वाधर ट्यूब फर्नेस का तापमान सटीकता +/-1C और 32 खंड कार्यक्रमों के साथ एक उच्च परिशुद्धता एससीआर शक्ति नियंत्रक द्वारा नियंत्रित किया जाता हैयह हाइड्रोजन या अन्य गैस स्थितियों में 1400 डिग्री सेल्सियस तक विभिन्न प्रकार की नई सामग्रियों के ताप उपचार के लिए डिज़ाइन किया गया है।

मुख्य विशेषताएं

• Tmax 1400°C
• एकल हीटिंग जोन, ऊर्ध्वाधर हाइड्रोजन वायुमंडल नलीदार भट्ठी
• व्यक्तिगत नियंत्रण कैबिनेट, हाइड्रोजन वातावरण
• पूरी तरह से स्वचालित पीएलसी नियंत्रित गैस प्रतिस्थापन प्रणाली और H2इग्निशन डिवाइस
• H2 सुरक्षा संचालन के लिए एकतरफा वाल्व और चेक वाल्व से लैस है
• एस प्रकार का थर्मोकपल
• शक्तिशाली यू प्रकार के सीआईसी हीटिंग तत्व, तेजी से हीटिंग दर
• SS304 वैक्यूम सीलिंग फ्लैंग्स वाल्व और दबाव मीटर सहित
• 990.5% एल्युमिन ट्यूब
• डिजिटल पीआईडी प्रोग्राम करने योग्य 32 खंड +/-1C की सटीकता के साथ
• सीई मानक

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

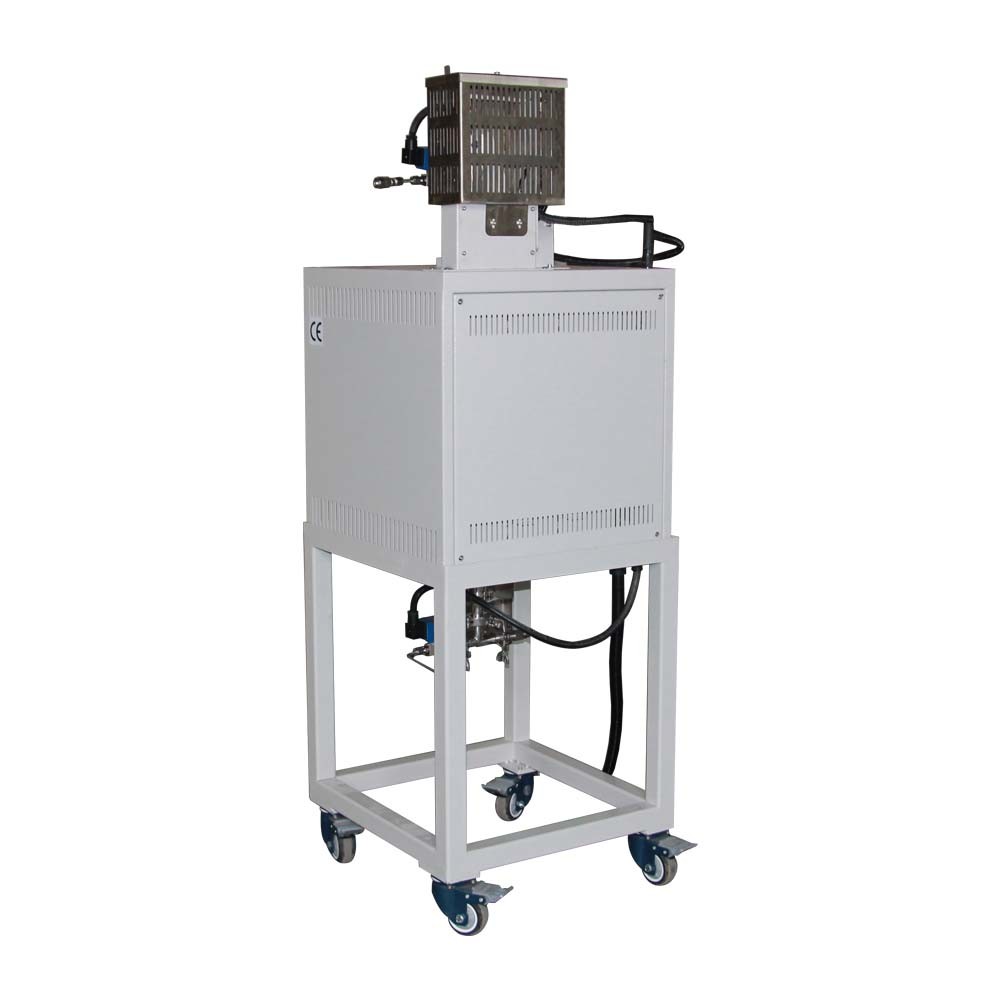

1400°C सिंगल हीटिंग जोन वर्टिकल हाइड्रोजन ट्यूब ओवन

• ऊर्ध्वाधर हाइड्रोजन ट्यूब भट्ठी मुख्य रूप से सात भागों में शामिल हैः भट्ठी शरीर, एल्यूमीनियम ट्यूब, सील फ्लैंज भागों, गैस आपूर्ति प्रणाली, इग्निशन प्रणाली,पीएलसी तापमान नियंत्रण प्रणाली और मोबाइल समर्थन
• भट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• उत्कृष्ट उपस्थिति, आईएसओ, सीई अनुपालन

1400°C ऊर्ध्वाधर हाइड्रोजन ट्यूब फर्नेस के लिए पीएलसी नियंत्रण प्रणाली

• 7 "टचस्क्रीन पैनल, व्यक्तिगत नियंत्रण कैबिनेट
• पीएलसी स्वचालित गैस विस्थापन और पूंछ गैस इग्निशन
• दूरस्थ नियंत्रण मॉड्यूल से सुसज्जित

दो-चैनल गैस आपूर्ति प्रणाली

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील सामग्री तेजी से लोड और अनलोड करने के लिए SS304 त्वरित खोलने flange सामान से लैस
• गैस भरने के लिए सोलेनोइड वाल्व। हवा के इनलेट और आउटलेट G1 / 4 इंच के पागोडा एयर नोजल को अपनाते हैं, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है। अधिकतम वैक्यूम 10 * -7torr तक पहुंच सकता है
• फर्नेस ट्यूब के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए समायोज्य फ्लैंज ब्रैकेट से लैस

हाइड्रोजन इग्निशन डिवाइस

• हाइड्रोजन उपकरण लैस, घटाने गैस गैस आउटलेट पर जलाया जाता है
• जब थर्मोकपल पता चलता है कि तापमान सेट मूल्य से कम है (200-300 डिग्री पर सेट), यह फिर से शुरू हो जाएगा। यदि यह 30 सेकंड के भीतर आग नहीं लगा सकता है, तो एक अलार्म बज जाएगा,और यह सुरक्षा के लिए नाइट्रोजन से भरा होगा, जो सुरक्षित और विश्वसनीय है।
• डबल ferrule जोड़ों; गैस फ्लोट प्रवाहमीटर, प्रवाह दर समायोज्य है रेंज 60-600ml/min
• उपलब्ध गैसें: N2, Ar, H2, CO आदि

नोटः कम करने वाली गैस भरने के समय, चेक वाल्व, एकतरफा वाल्व, निकास गैस उपचार प्रणाली आदि को कॉन्फ़िगर करना आवश्यक है।

तकनीकी विनिर्देश

आवेदन नोट्स

• भट्ठी के ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए
• जब पाइप में गैस इनलेट से गैस भरने, सुनिश्चित करें कि गैस आउटलेट वाल्व खुला होना चाहिए

आकार तुलना
