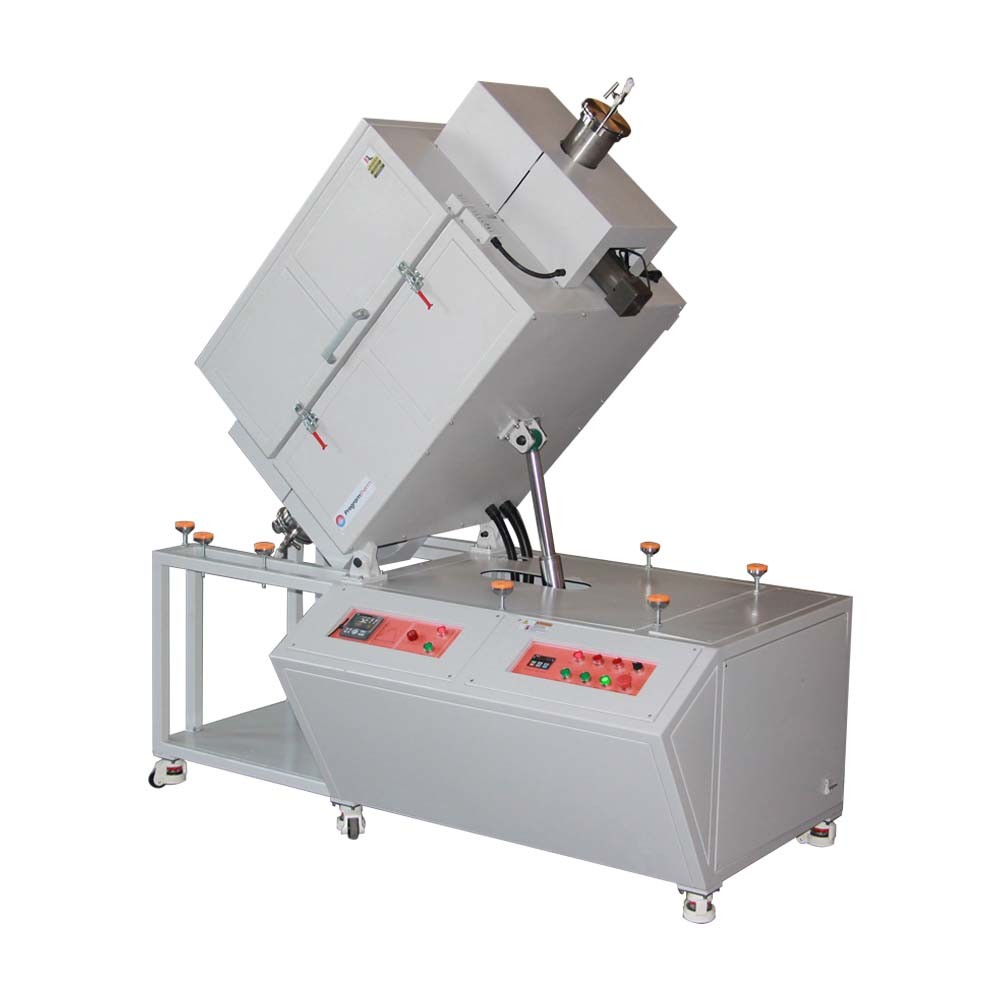

1200 सी बड़े ऊर्ध्वाधर घूर्णी एकल क्षेत्र पाइप भट्ठी OD300 मिमी धातु ट्यूब के साथ

उत्पाद का अवलोकन

PTR D300/600/12 एक बड़ा एकल हीटिंग हीटिंग क्षेत्र, झुकाव और घूर्णी ट्यूब फर्नेस है, फर्नेस शरीर 90°/ लंबवत झुकाव किया जा सकता है,भट्ठी को दो अर्ध-परिपत्र कक्षों के साथ बनाया गया है जिसमें मिश्र धातु की कॉइल तार शामिल हैभट्ठी ट्यूब 310SS स्टेनलेस स्टील ट्यूब से बना है जिसमें घुमावदार ब्लेड बनाया गया है, प्रभावी लोडिंग वॉल्यूम 10L है, और घूर्णन गति को 0.1-5rmp रेंज में समायोजित किया जा सकता है।विशेष रूप से दानेदार सामग्रियों की गर्मी उपचार प्रक्रिया के लिए उपयुक्त, जैसे कि कैल्सीनिंग सिरेमिक ऑक्साइड और ग्रेफाइट पाउडर आदि।

मुख्य विशेषताएं

• Tmax 1200°C
• एकल हीटिंग जोन, घूर्णी, झुकाव, ऊर्ध्वाधर ट्यूब फर्नेस
• हाइड्रोलिक रॉड सहायता के साथ मैनुअल भट्ठी दरवाजा
• सिरेमिक फाइबर इन्सुलेशन कक्ष जिसमें एम्बेडेड हीटिंग वायर हो
• 310 एसएस ट्यूब के साथ निर्मित में हलचल ब्लेड, लोडिंग मात्रा 10L, घूर्णन गति 0.1-5rmp
• ट्यूब के दोनों छोरों पर हवा ठंडा करने के लिए सुसज्जित
• एसएस304 गैस इनलेट और आउटलेट के साथ सीलिंग फ्लैंज
• एन प्रकार का थर्मोकपल
• डिजिटल पीआईडी कंट्रोलर प्रोग्राम करने योग्य 30 सेगमेंट के साथ
• दोहरे फ्लैंग्स समर्थन बेहतर सील और लंबे समय तक ट्यूब जीवन प्रदान करता है
• सीई प्रमाणित

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

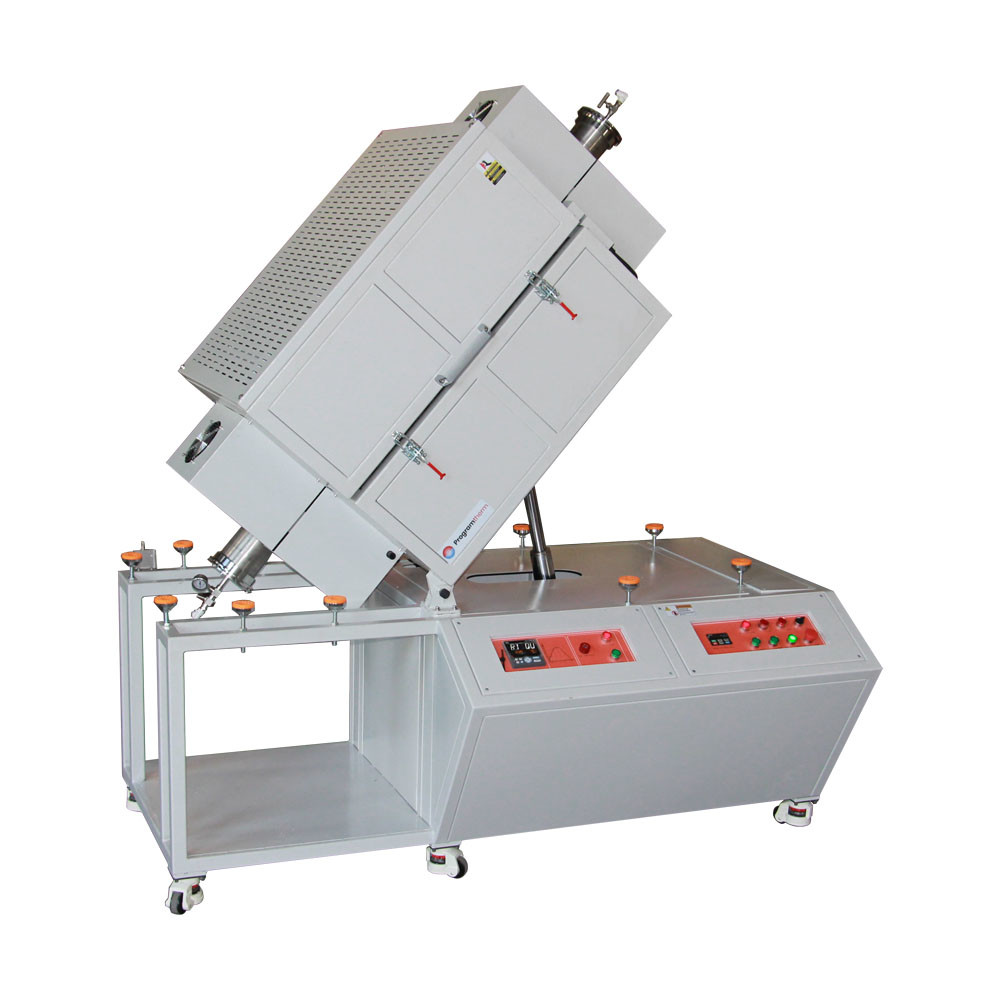

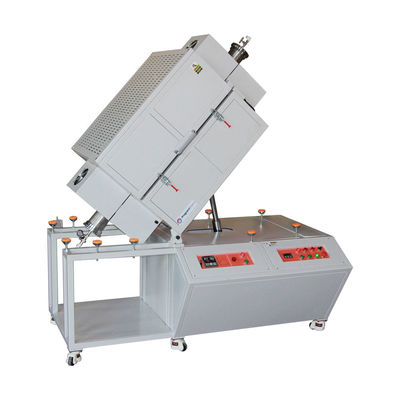

1200°C बड़ी ऊर्ध्वाधर घूर्णी एकल-क्षेत्र हीटिंग ट्यूब फर्नेस

• रोटरी ट्यूब ओवन मुख्य रूप से सात भागों अर्थात् ओवन शरीर, 310S प्रसंस्करण ट्यूब, सीलिंग flanges, गैस आपूर्ति प्रणाली, उठाने प्रणाली, घूर्णन प्रणाली और तापमान नियंत्रण प्रणाली से बना है
• भट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• उत्कृष्ट उपस्थिति, आईएसओ, सीई अनुपालन

1200 डिग्री सेल्सियस के राउटरी ट्यूब फर्नेस के लिए धातु ट्यूब के साथ हीटिंग कक्ष

• भट्ठी दो अर्धवर्ती सिरेमिक फाइबर सामग्री, वैक्यूम फ़िल्टर, और कसकर एक टुकड़े में जुड़ा हुआ से बना है। 1200 डिग्री सेल्सियस तक के तापमान के साथ एम्बेडेड एचआरई मिश्र धातु प्रतिरोध तार
• हीटिंग ज़ोन की लंबाई 600 मिमी और ओडी 300 मिमी धातु ट्यूब
• प्रसंस्करण ट्यूब 310S वेल्डेड ट्यूब से बना है, सतह पॉलिशिंग, 1100°C तक गर्मी प्रतिरोधी, मध्य हीटिंग ट्यूब OD300mm, गैर हीटिंग क्षेत्र OD120mm,ट्यूब के अंदर वेल्डेड 3 क्षैतिज समान दूरी घुमावदार paddlesघूर्णन प्रक्रिया के दौरान सामग्री समान रूप से गर्म हो जाती है।
• हाइड्रोलिक स्टेशन और हाइड्रोलिक सिलेंडर से लैस, भट्ठी शरीर को आसानी से अनलोड करने के लिए 90° तक झुकाया जा सकता है।
• ओवन कक्ष के शीर्ष पर एन प्रकार का थर्मोकपल

304SS सीलिंग फ्लैंज, भट्ठी ट्यूब समर्थन, 1/4 "पागोडा गैस नलिका

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील सामग्री के तेजी से लोड और अनलोडिंग के लिए SS304 सीलिंग फ्लैंज सहायक उपकरण से लैस
• हवा के इनलेट और आउटलेट G1/4 इंच के पागोडा एयर नोजल को अपनाता है, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है। अधिकतम वैक्यूम 10 * -7torr तक पहुंच सकता है
• ट्यूब अंत शीर्ष पर हवा शीतलन प्रणाली से सुसज्जित

1200 डिग्री सेल्सियस के लिए बड़े ऊर्ध्वाधर घूर्णन ट्यूब भट्ठी के लिए हीटिंग कार्यक्रम

• प्रोग्राम करने योग्य 32 खंड, हीटिंग दर 1-20C/मिनट स्वतंत्र रूप से समायोजित
• अच्छा थर्मल इन्सुलेशन, प्राकृतिक शीतलन, धीरे-धीरे ठंडा
• 7 "टचस्क्रीन पैनल वैकल्पिक है, हीटिंग कार्यक्रमों समय पर दिखाया जा सकता है, और डाउनलोड

तकनीकी विनिर्देश

आवेदन नोट्स

• क्वार्ट्ज ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए
• जब पाइप में गैस इनलेट से गैस भरने, सुनिश्चित करें कि गैस आउटलेट वाल्व खुला होना चाहिए
