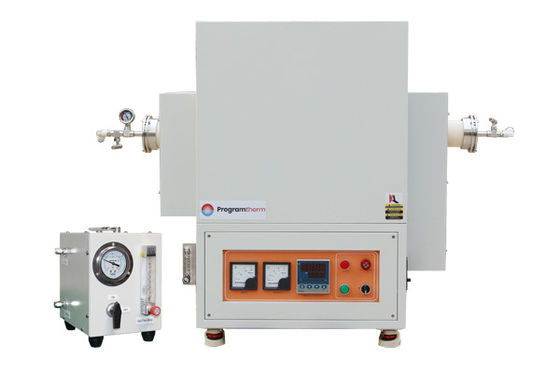

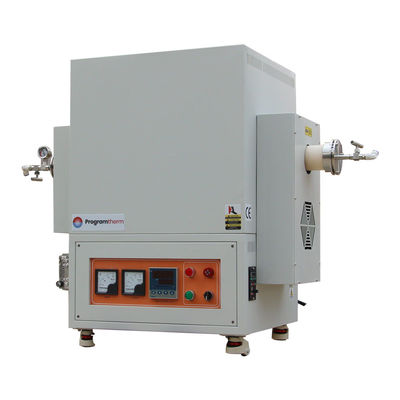

1700C एकल क्षेत्र रोटरी ट्यूब फर्नेस फ्ल्यांज और 80 मिमी एल्यूमीनियम ट्यूब के साथ - PTR D80/300/17

उत्पाद का अवलोकन

PTR D80/300/17 एक 1700°C एकल क्षेत्र, बेंचटॉप घूर्णी ट्यूब भट्ठी है। घूर्णन गति 1-8rpm स्वतंत्र रूप से समायोजित,अंदर के पाउडर या दानेदार नमूनों को पूरी तरह से और समान रूप से वायुमंडल या वैक्यूम सिंटरिंग में प्रतिक्रिया करने की अनुमति देता है. दो परत कार्बन स्टील खोल संरचना. 1800 # उच्च एल्यूमीनियम सिरेमिक इन्सुलेशन. 99.5% एल्यूमीनियम ट्यूब, 1/4 "गैस पाइप एडाप्टर के साथ तेजी से खोलने सील flanges, MoSi2 हीटिंग तत्वों,+/-1C की सटीकता के साथ प्रोग्राम करने योग्य 30 सेगमेंट डिजिटल कंट्रोलर.

मुख्य विशेषताएं

• Tmax 1700°C
• सिंगल जोन, बेंचटॉप, रोटरी ट्यूब ओवन
• दोहरी इस्पात संरचना, न्यूनतम गर्मी हानि
• एकल-चैनल गैस आपूर्ति प्रणाली का व्यक्तिगत सेट
• घूर्णन गति 1-8 आरपीएम
• अधिकतम तापमान स्थिरता और एकरूपता के लिए फाइबर से अछूता कक्ष
• शक्तिशाली MoSi2 हीटिंग तत्व समान तापमान सुनिश्चित करते हैं
• डिजिटल पीआईडी कंट्रोलर प्रोग्राम करने योग्य 30 सेगमेंट के साथ
• 990.5% एल्यूमीनियम सामग्री प्रसंस्करण ट्यूब के साथ SS304 सीलिंग flanges के साथ 1/4 "गैस पाइप एडाप्टर
• दोहरे फ्लैंग्स समर्थन बेहतर सील और लंबे समय तक ट्यूब जीवन प्रदान करता है
• दीर्घ जीवन प्रकार बी थर्मोकपल
• सीई प्रमाणित, मानक

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

1700°C सिंगल जोन रोटरी ट्यूब फर्नेस विथ फ्लैंजेस एंड एल्युमिना ट्यूब

• 1700°C एकल क्षेत्र घूर्णी ट्यूब भट्ठी मुख्य रूप से पांच भागों से बना हैः भट्ठी शरीर, भट्ठी ट्यूब, फ्लैंज सील सहायक उपकरण, गैस आपूर्ति प्रणाली और तापमान नियंत्रण प्रणाली
• भट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• उत्कृष्ट उपस्थिति, आईएसओ, सीई अनुपालन

1700°C एकल क्षेत्र उच्च तापमान घूर्णी ट्यूब भट्ठी कक्ष

• उच्च एल्यूमीनियम सिरेमिक इन्सुलेशन, सीएनसी उत्कीर्णन, कक्ष की दीवारों को कसकर जोड़ना, यू प्रकार का MoSi2 हीटर, 1800C तक तापमान प्रतिरोधी
• हीटिंग लंबाई 300 मिमी, एल्यूमिनिया ट्यूब व्यास 40-80 मिमी के लिए उपयुक्त है। उच्च एल्यूमिनिया प्रसंस्करण ट्यूब, 1700 °C तक तापमान प्रतिरोध,भट्ठी ट्यूब के अंदर हीटिंग क्षेत्र के महत्वपूर्ण भाग सिरेमिक ट्यूब प्लग के साथ सुसज्जित है, जो प्रभावी रूप से गर्मी के बाहर निकलने से रोक सकता है और गर्मी के नुकसान को कम कर सकता है
• बी प्रकार का थर्मोकपल

नोटःकक्ष संरचना केवल संदर्भ के लिए है, मानक के रूप में वास्तविक डिजाइन ले लो

घूर्णी जोड़ के साथ त्वरित खोलने flange, 1/4 "पागोडा गैस नोजल

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील सामग्री तेजी से लोड और अनलोड करने के लिए SS304 त्वरित खोलने flange सामान से लैस
• हवा के इनलेट और आउटलेट G1/4 इंच के पागोडा एयर नोजल को अपनाता है, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है। अधिकतम वैक्यूम 10 * -7torr तक पहुंच सकता है
• फर्नेस ट्यूब के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए समायोज्य फ्लैंज ब्रैकेट से लैस

एकल-चैनल गैस आपूर्ति उपकरण का व्यक्तिगत सेट

• 1200C-1700C प्रयोगशाला ट्यूब भट्टियों सभी एक एकल चैनल गैस आपूर्ति डिवाइस से लैस हैं
• डबल ferrule जोड़ों; गैस फ्लोट प्रवाहमीटर, प्रवाह दर समायोज्य है रेंज 60-600ml/min
• उपलब्ध गैसें: N2, Ar, H2, CO आदि

नोटःकम करने वाली गैसों को भरने के दौरान, चेक वाल्व, एकतरफा वाल्व, निकास गैस उपचार प्रणाली आदि को कॉन्फ़िगर किया जाना चाहिए।

1700°C एकल क्षेत्र उच्च तापमान घूर्णी ट्यूब फर्नेस के लिए नियंत्रण पैनल

• पैनल पर तापमान नियंत्रक, एम्पमीटर, वोल्टमीटर, कार्य बटन के साथ एकीकृत डिजाइन
• 30 सेगमेंट प्रोग्राम के साथ बुद्धिमान पीआईडी तापमान नियंत्रक, ±1°C की सटीकता
• बिजली बंद, अति-तापमान, थर्मोकपल टूटने और बर्नआउट सुरक्षा
• तापमान स्व-समायोजन कार्य
• 485 संचार इंटरफ़ेस के साथ (वैकल्पिक)

1700°C सिंगल जोन रोटरी ट्यूब फर्नेस के लिए हीटिंग प्रोग्राम

• प्रोग्राम करने योग्य 30 खंड, हीटिंग दर 1-10C/मिनट स्वतंत्र रूप से समायोजित
• अच्छा थर्मल इन्सुलेशन, प्राकृतिक शीतलन, धीरे-धीरे ठंडा
• 7 "टचस्क्रीन पैनल वैकल्पिक है, हीटिंग कार्यक्रमों समय पर दिखाया जा सकता है, और डाउनलोड

तकनीकी विनिर्देश

आवेदन नोट्स

• प्रसंस्करण ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए

आकार तुलना
