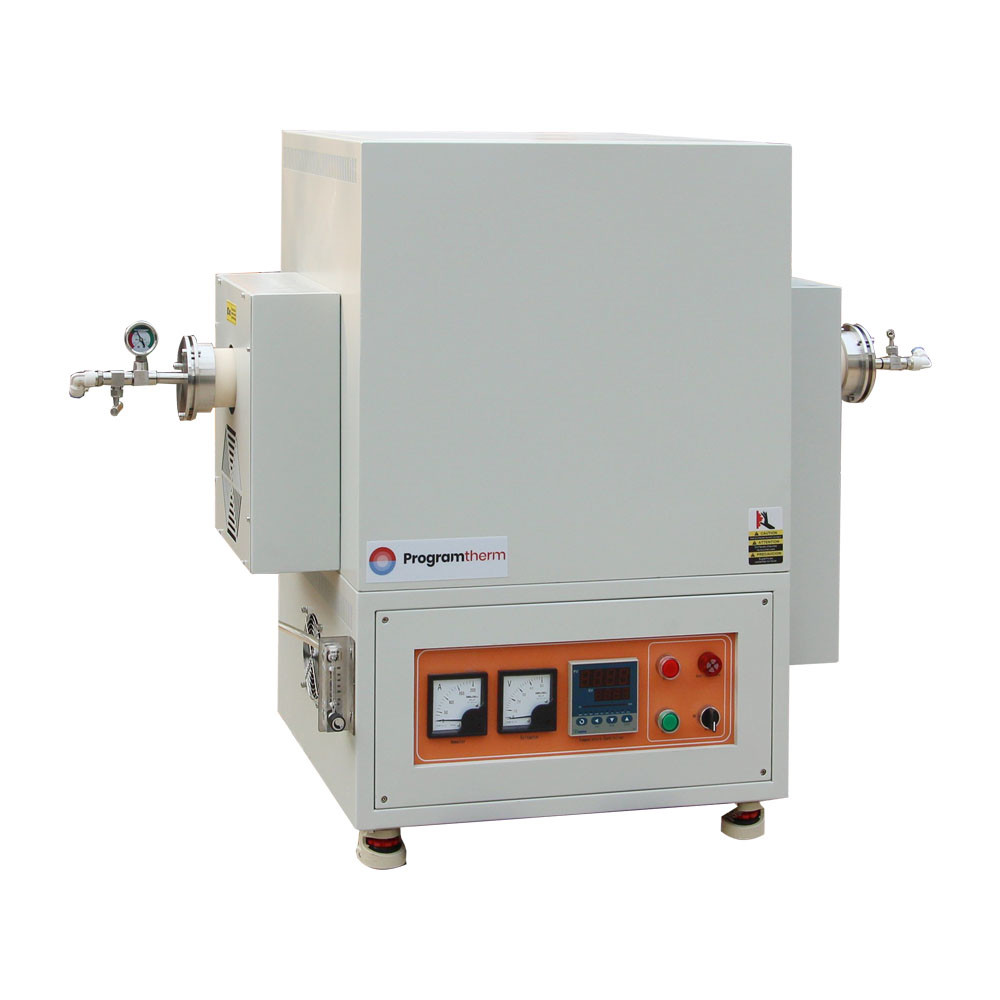

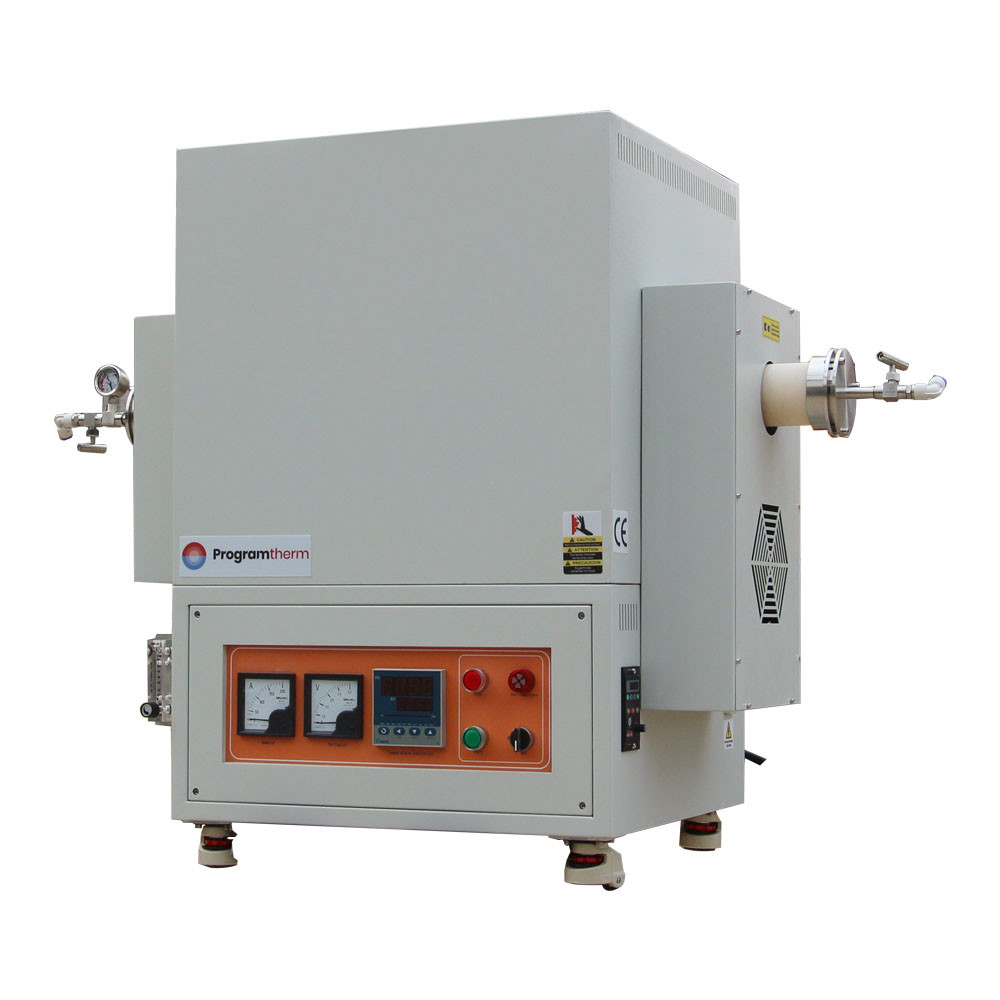

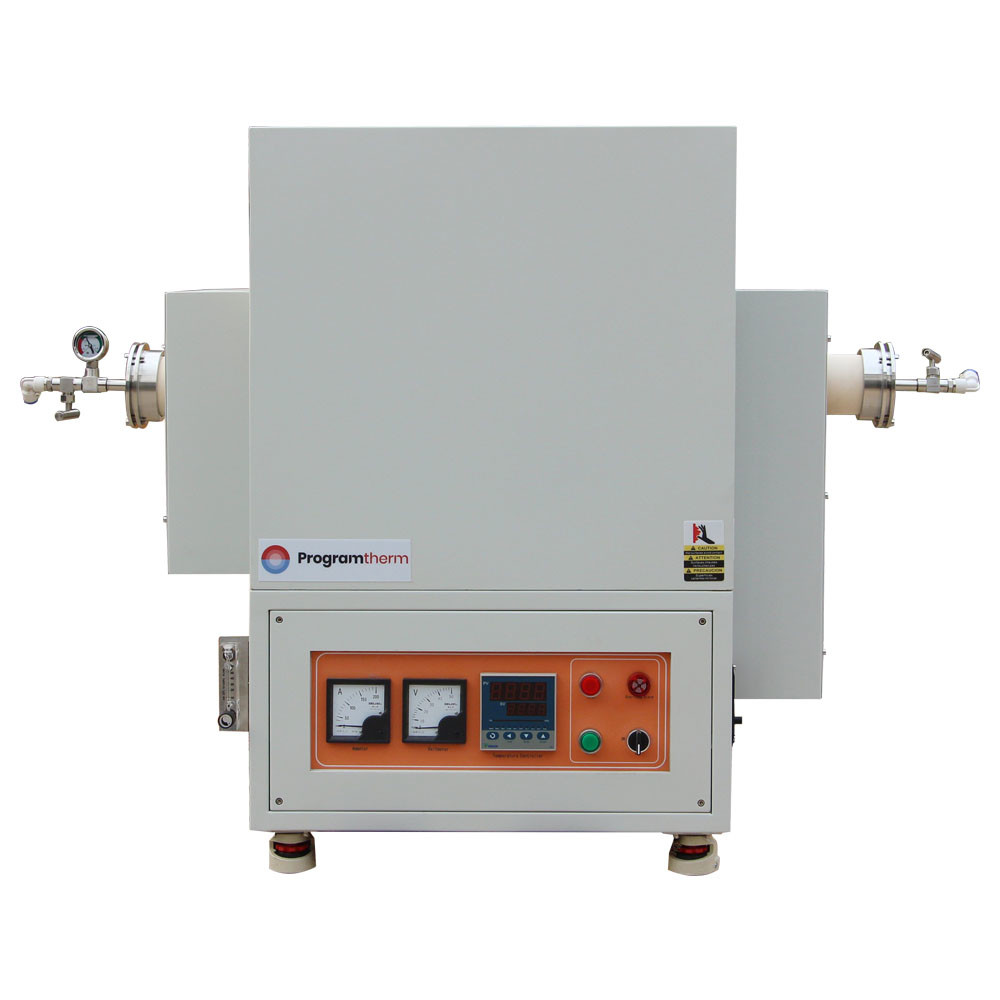

1700°C एल्युमिनियम ट्यूब और वैक्यूम फ्लैंग्स के साथ उच्च तापमान ट्यूब फर्नेस OD80mm

उत्पाद का अवलोकन

पीटी डी 80/300/17.ट्यूब फर्नेस में उच्च एल्यूमीनियम सिरेमिक ट्यूब है जिसमें SS304 सीलिंग फ्लैंग्स हैं, जो MoSi2 छड़ों द्वारा गर्म किए जाते हैं, Tmax 1700 डिग्री C (1500C उच्च वैक्यूम स्तर के तहत) ।माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी बिना ओवरशूटिंग और +/- 1 °C सटीकता के उत्कृष्ट नियंत्रण प्रदान करता है. अधिकतम वैक्यूम स्तर को आणविक वैक्यूम पंप के साथ 10E-5 torr तक पहुंचा जा सकता है। ट्यूबलर फर्नेस का उपयोग मुख्य रूप से वैक्यूम और/या वायुमंडल संरक्षण सिंटरिंग, वैक्यूम फिल्म कोटिंग,दुर्लभ पृथ्वी की तैयारी के लिए सीवीडी प्रयोग और भौतिक घटकों का परीक्षण, इलेक्ट्रॉनिक प्रकाश व्यवस्था, क्रिस्टल एनीलिंग, जैविक सिरेमिक, इलेक्ट्रॉनिक सिरेमिक, विशेष मिश्र धातु, चुंबकीय सामग्री, सटीक कास्टिंग और धातु गर्मी उपचार।1700C सिरेमिक ट्यूब भट्ठी प्रयोगशाला दैनिक उपयोग के लिए एक आदर्श उपकरण है.

मुख्य विशेषताएं

• Tmax 1700°C
• एकल क्षेत्र, बेंचटॉप, क्षैतिज, उच्च तापमान ट्यूब फर्नेस
• दोहरी इस्पात संरचना, न्यूनतम गर्मी हानि
• गैस सप्लाई डिवाइस का व्यक्तिगत सेट
• अधिकतम तापमान स्थिरता और एकरूपता के लिए फाइबर से अछूता कक्ष
• शक्तिशाली MoSi2 हीटिंग तत्व समान तापमान सुनिश्चित करते हैं
• डिजिटल पीआईडी नियंत्रक 32 प्रोग्राम करने योग्य खंडों के साथ
• SS304 सीलिंग फ्लैंग्स के साथ एल्यूमीनियम ट्यूब शामिल हैं
• दोहरे फ्लैंग्स समर्थन बेहतर सील और लंबे समय तक ट्यूब जीवन प्रदान करता है
• गर्मी के नुकसान को बचाने के लिए गैर-स्प्लिट फर्नेस कक्ष
• दीर्घ जीवन प्रकार बी थर्मोकपल
• सीई प्रमाणित, मानक

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

1700°C उच्च तापमान पाइप भट्ठी गैस आपूर्ति उपकरण के साथ

• 1700C उच्च तापमान एकल क्षेत्र ट्यूब भट्ठी मुख्य रूप से पांच भागों से बना हैः भट्ठी शरीर, भट्ठी ट्यूब, फ्लैंज सील सहायक उपकरण, गैस आपूर्ति प्रणाली और तापमान नियंत्रण प्रणाली
• भट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• उत्कृष्ट उपस्थिति, आईएसओ, सीई अनुपालन

1700°C उच्च तापमान एकल क्षेत्र ट्यूब भट्ठी इन्सुलेशन कक्ष

• उच्च एल्यूमीनियम सिरेमिक इन्सुलेशन, सीएनसी उत्कीर्णन, कक्ष की दीवारों को कसकर जोड़ना, यू प्रकार का MoSi2 हीटर, 1800C तक तापमान प्रतिरोधी
• हीटिंग लंबाई 300 मिमी, एल्यूमिनिया ट्यूब व्यास 40-80 मिमी के लिए उपयुक्त है। उच्च एल्यूमिनिया प्रसंस्करण ट्यूब, 1700 °C तक तापमान प्रतिरोध,भट्ठी ट्यूब के अंदर हीटिंग क्षेत्र के महत्वपूर्ण भाग सिरेमिक ट्यूब प्लग के साथ सुसज्जित है, जो प्रभावी रूप से गर्मी को बाहर निकलने से रोक सकता है और गर्मी के नुकसान को कम कर सकता है।
• बी प्रकार का थर्मोकपल

त्वरित खोलने फ्लैंज, भट्ठी ट्यूब समर्थन, 1/4 "पागोडा गैस नलिका

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील सामग्री तेजी से लोड और अनलोड करने के लिए SS304 त्वरित खोलने flange सामान से लैस
• हवा के इनलेट और आउटलेट G1/4 इंच के पागोडा एयर नोजल को अपनाता है, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है। अधिकतम वैक्यूम 10 * -7torr तक पहुंच सकता है
• फर्नेस ट्यूब के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए समायोज्य फ्लैंज ब्रैकेट से लैस

एकल-चैनल गैस आपूर्ति उपकरण का व्यक्तिगत सेट

• 1200C-1700C लाबोरटरी टबसभी ओवन एकल-चैनल गैस आपूर्ति उपकरण से सुसज्जित हैं
• डबल ferrule जोड़ों; गैस फ्लोट प्रवाहमीटर, प्रवाह दर समायोज्य है रेंज 60-600ml/min
• उपलब्ध गैसें: N2, Ar, H2, CO आदि

नोटःरिड्यूसिंग गैस भरने पर, चेक वाल्व, एक तरफा वाल्व, निकास गैस उपचार प्रणाली आदि

1700°C उच्च तापमान सीवीडी ट्यूब भट्ठी नियंत्रण पैनल

• पैनल पर तापमान नियंत्रक, एम्पमीटर, वोल्टमीटर, कार्य बटन के साथ एकीकृत डिजाइन

• 30 सेगमेंट प्रोग्राम के साथ बुद्धिमान पीआईडी तापमान नियंत्रक, ±1°C की सटीकता

• बिजली बंद, अति-तापमान, थर्मोकपल टूटने और बर्नआउट सुरक्षा

• तापमान स्व-समायोजन कार्य

• 485 संचार इंटरफ़ेस के साथ (वैकल्पिक)

1700°C सीवीडी हाई टेम्प ट्यूब फर्नेस के लिए हीटिंग प्रोग्राम

• प्रोग्राम करने योग्य 30 खंड, हीटिंग दर 1-10C/मिनट स्वतंत्र रूप से समायोजित

• अच्छा थर्मल इन्सुलेशन, प्राकृतिक शीतलन, धीरे-धीरे ठंडा

• 7 "टचस्क्रीन पैनल वैकल्पिक है, हीटिंग कार्यक्रमों समय पर दिखाया जा सकता है, और डाउनलोड

तकनीकी विनिर्देश

आवेदन नोट्स

• प्रसंस्करण ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए
• जब पाइप में गैस इनलेट से गैस भरने, सुनिश्चित करें कि गैस आउटलेट वाल्व खुला होना चाहिए

आकार तुलना
