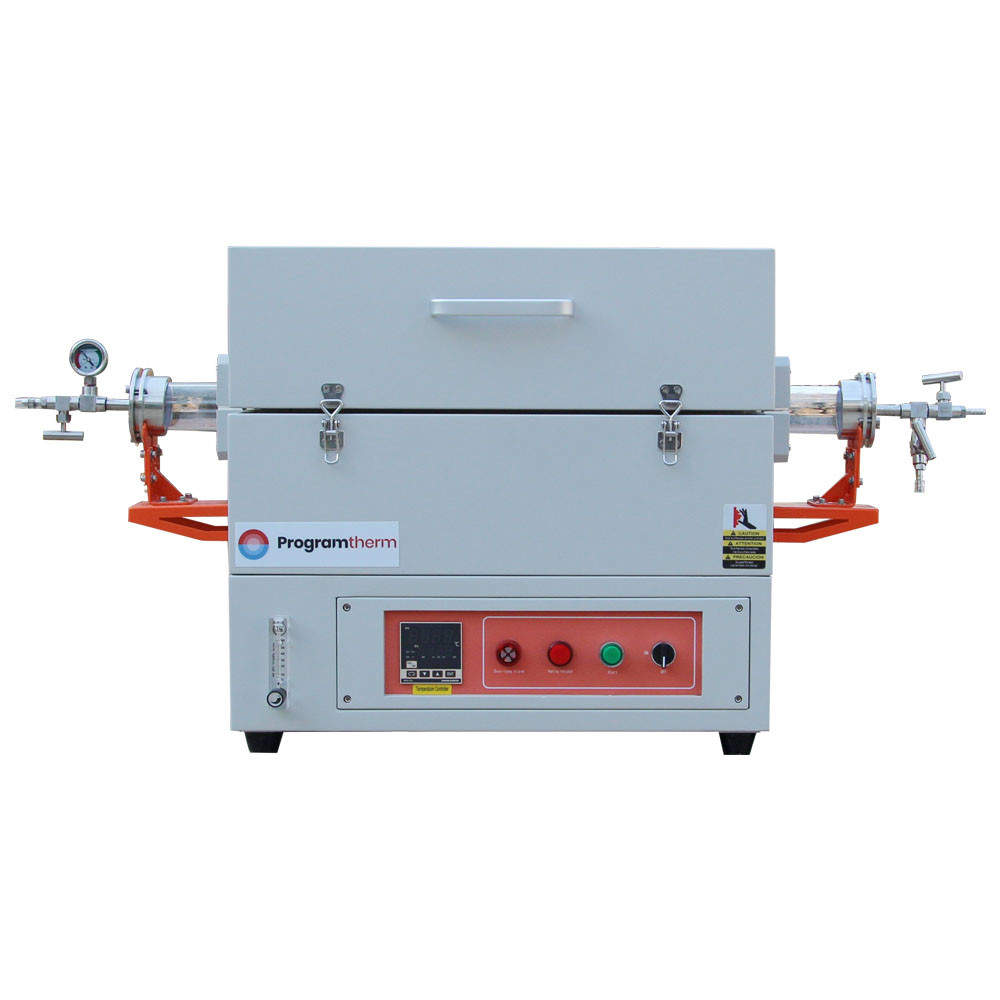

क्वार्ट्ज ट्यूब OD80mm के साथ 1200C वायुमंडल नियंत्रित एकल क्षेत्र ट्यूबलर फर्नेस

उत्पाद का अवलोकन

पीटी डी60/400/12 एक एकल क्षेत्र विभाजित वातावरण नियंत्रित प्रयोगशाला ट्यूब फर्नेस है जिसमें एचआरई हीटिंग वायर 1200°C तक है। यह एक ओडी60 मिमी क्वार्ट्ज ग्लास ट्यूब से लैस है,304SS सुई वाल्व और गेज के साथ तेजी से खुला सील फ्लैंजप्रयोगशाला ट्यूब फर्नेस को एक उच्च परिशुद्धता डिजिटल नियंत्रक, एक माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रक द्वारा नियंत्रित किया जाता है जो 32 खंडों की प्रोग्रामेबिलिटी प्रदान करता है,+/-1°C की सटीकता के साथ और कोई ओवरशोट नहींहमारे प्रयोगशाला ट्यूब भट्टियों में विशेष रूप से एक एकल-चैनल गैस आपूर्ति उपकरण है, इसे निष्क्रिय गैसों जैसे कि आर्गन, नाइट्रोजन, हीलियम, सिंथेटिक हवा,ऑक्सीजन और नाइट्रोजन में पतली नाइट्रोजन या H2 की एक छोटी मात्रा.

मुख्य विशेषताएं

• Tmax 1200°C
• एकल हीटिंग जोन, स्प्लिटेबल, वायुमंडल नियंत्रित प्रयोगशाला ट्यूब फर्नेस
• सभी पक्षों में एम्बेडेड हीटिंग तारों के साथ फाइबर से अछूता कक्ष समान तापमान सुनिश्चित करता है
• उच्च शुद्धता पारदर्शी क्वार्ट्ज ग्लास ट्यूब, विरोधी जंग
• 304SS वैक्यूम सील त्वरित खुले फ्लैंग्स सुई वाल्व और दबाव गेज के साथ
• गैस की आपूर्ति करने वाले उपकरण का एक व्यक्तिगत सेट, उपलब्ध गैसेंः Ar2 N2, H2 आदि से लैस है।

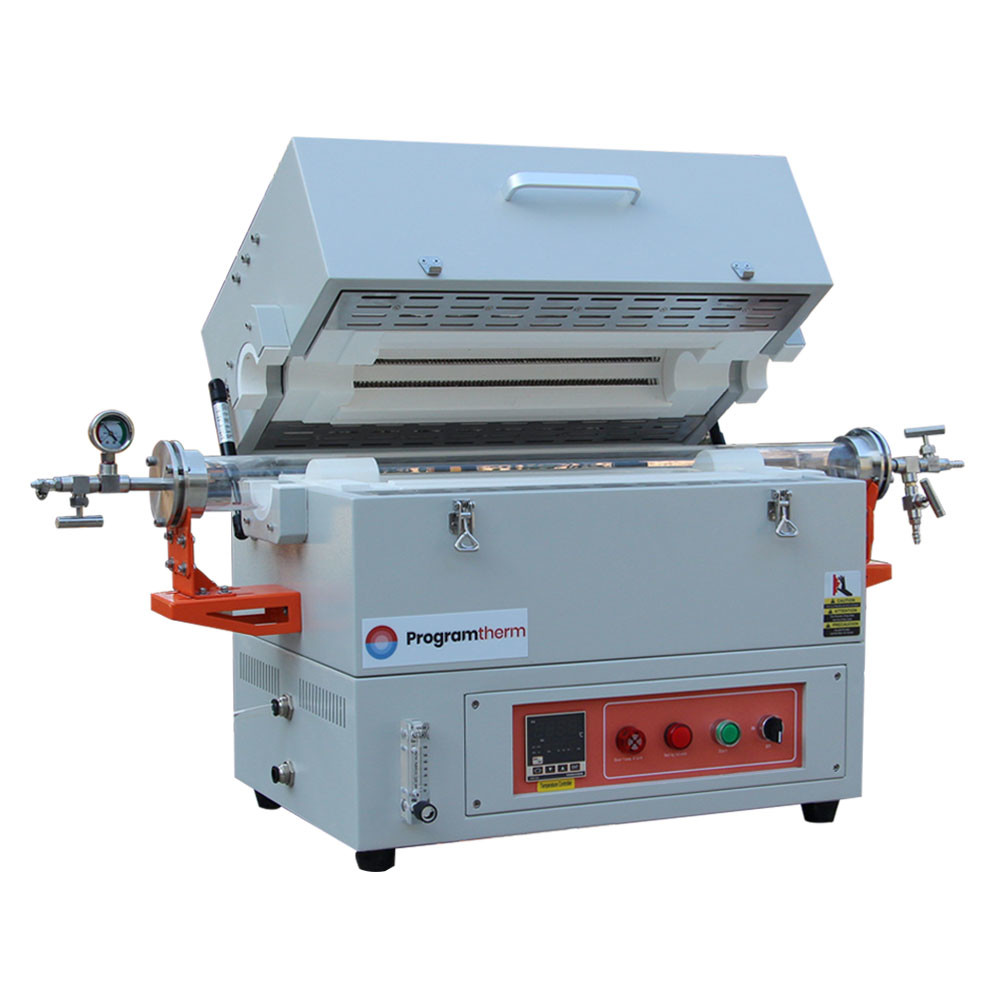

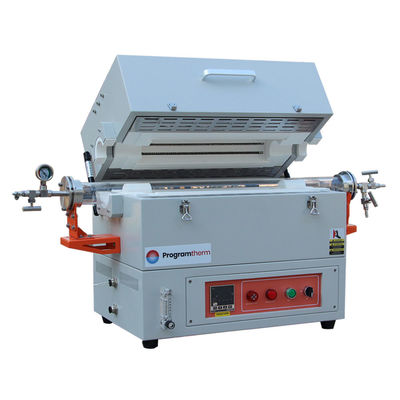

• त्वरित और आसान ट्यूब पहुँच के लिए विभाजित भट्ठी कक्ष
• प्रोग्राम करने योग्य 32 खंडों के साथ बुद्धिमान पीआईडी तापमान नियंत्रक
• मैक्स वैक्यूम स्तर 10E-7 टॉर प्राप्त आणविक पंप के साथ काम किया
• लंबे जीवन प्रकार एन थर्मोकपल
• सीई प्रमाणित

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• यदि तापमान स्वीकार्य सीमा से बाहर है (नियंत्रक के मैनुअल को देखें) या जब थर्मोकपल टूट गया है या खराबी है तो अति ताप संरक्षण भट्ठी को बंद कर देता है।
• बिजली की विफलता संरक्षण बिजली बहाल होने पर विफलता के बिंदु के तुरंत बाद भट्ठी के संचालन को फिर से शुरू करता है।
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद का विवरण

1200°C गैस सप्लाई डिवाइस के साथ प्रयोगशाला ट्यूब ओवन

• 1200°C प्रयोगशाला पाइप भट्ठी गैस आपूर्ति उपकरण के साथ मुख्य रूप से पांच भागों से बना हैः भट्ठी शरीर, भट्ठी ट्यूब, flange सील सहायक उपकरण,गैस आपूर्ति प्रणाली और तापमान नियंत्रण प्रणालीभट्ठी के बाहरी इस्पात खोल को अचार और फॉस्फेटिंग, सतह पर पर्यावरण पाउडर कोटिंग, संक्षारण और ऑक्सीकरण प्रतिरोध, अंतर्निहित शीतलन प्रशंसक के साथ संसाधित किया जाता है,सतह का तापमान Rt+45°C
• उत्कृष्ट उपस्थिति, आईएसओ, सीई अनुपालन

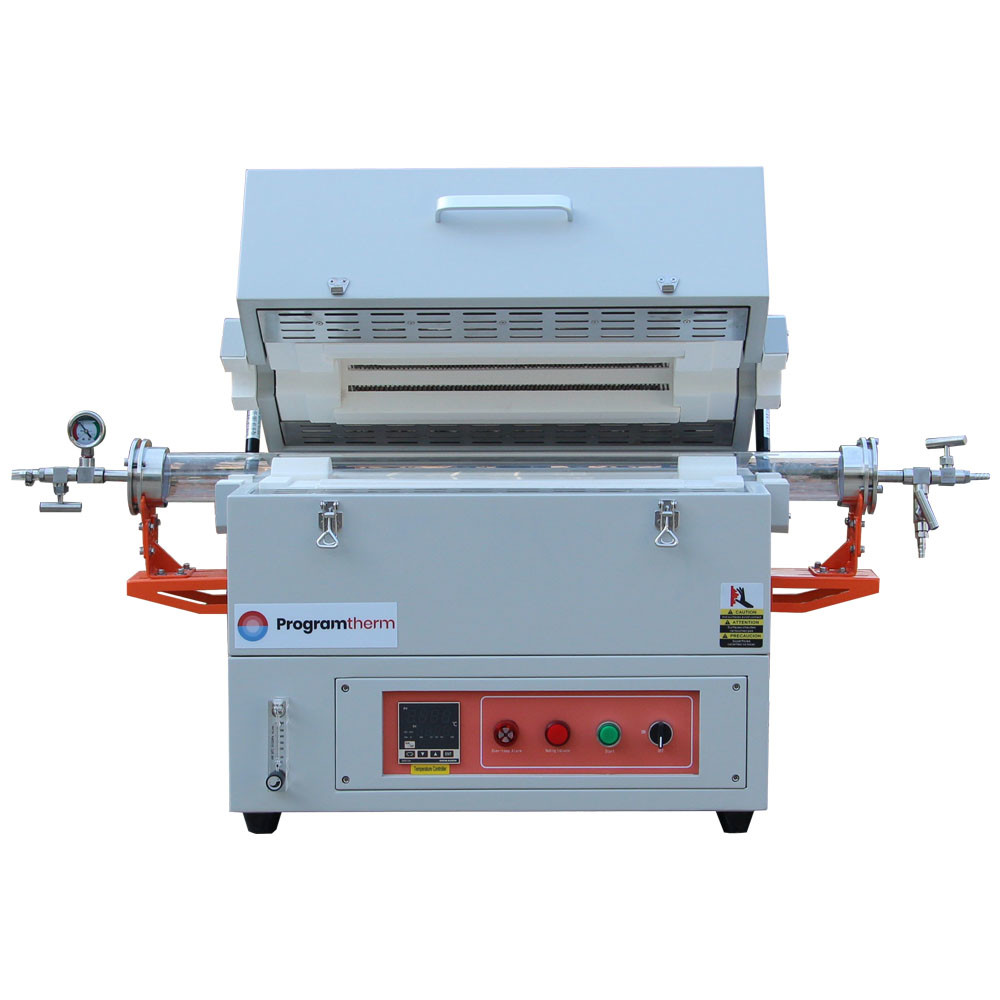

1200°C प्रयोगशाला ट्यूब फर्नेस कक्ष

• भट्ठी दो अर्धवर्तुलीय सिरेमिक फाइबर सामग्री से बनी है, जिसे वैक्यूम फिल्टर किया गया है, और एक टुकड़े में कसकर जोड़ा गया है। 1200 डिग्री सेल्सियस तक के तापमान के साथ एम्बेडेड एचआरई मिश्र धातु प्रतिरोध तार,परिवेश संवहन हीटिंग, समान तापमान क्षेत्र
• हीटिंग जोन की लंबाई 400 मिमी है और इसे 40-80 मिमी क्वार्ट्ज ट्यूबों के लिए अनुकूलित किया जा सकता है। प्रसंस्करण ट्यूब उच्च शुद्धता पारदर्शी क्वार्ट्ज ट्यूब से बना है, जिसमें 1200 डिग्री सेल्सियस का तापमान प्रतिरोध है।भट्ठी ट्यूब के अंदर हीटिंग क्षेत्र के महत्वपूर्ण भाग सिरेमिक ट्यूब प्लग के साथ सुसज्जित है, जो प्रभावी रूप से गर्मी के बाहर निकलने से रोक सकता है और गर्मी के नुकसान को कम कर सकता है
• एन प्रकार के थर्मोकपल कक्ष के केंद्र के शीर्ष पर स्थित है

त्वरित खोलने फ्लैंज, भट्ठी ट्यूब समर्थन, 1/4 "पागोडा गैस नलिका

• उच्च तापमान प्रतिरोधी फ्लोरीन रबर सीलिंग छल्ले के साथ सील सामग्री तेजी से लोड और अनलोड करने के लिए SS304 त्वरित खोलने flange सामान से लैस
• हवा के इनलेट और आउटलेट G1/4 इंच के पागोडा एयर नोजल को अपनाता है, जिसे 8 मिमी के बाहरी व्यास के साथ एक PTFE पाइप से जोड़ा जा सकता है। अधिकतम वैक्यूम 10 * -7torr तक पहुंच सकता है
• फर्नेस ट्यूब के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए समायोज्य फ्लैंज ब्रैकेट से लैस

एकल-चैनल गैस आपूर्ति उपकरण

• 1200C-1700C लाबोरटरी टबसभी ओवन एकल-चैनल गैस आपूर्ति उपकरण से सुसज्जित हैं
• डबल ferrule जोड़ों; गैस फ्लोट प्रवाहमीटर, प्रवाह दर समायोज्य है रेंज 60-600ml/min
• उपलब्ध गैसें: N2, Ar, H2, CO आदि

नोटःरिड्यूसिंग गैस भरने पर, चेक वाल्व, एक तरफा वाल्व, निकास गैस उपचार प्रणाली आदि

1200°C प्रयोगशाला ट्यूब फर्नेस के लिए नियंत्रण कक्ष

• पैनल पर तापमान नियंत्रक, एम्पमीटर, वोल्टमीटर, कार्य बटन के साथ एकीकृत डिजाइन

• 32 सेगमेंट प्रोग्राम के साथ बुद्धिमान पीआईडी तापमान नियंत्रक, ±1°C की सटीकता

• बिजली बंद, अति-तापमान, थर्मोकपल टूटने और बर्नआउट सुरक्षा

• तापमान स्व-समायोजन कार्य

• 485 संचार इंटरफ़ेस के साथ (वैकल्पिक)

उठने, रहने और ठंडा करने के कार्यक्रम

• प्रोग्राम करने योग्य 32 खंड, हीटिंग दर 1-20C/मिनट स्वतंत्र रूप से समायोजित

• अच्छा थर्मल इन्सुलेशन, प्राकृतिक शीतलन, धीरे-धीरे ठंडा

• 7 "टचस्क्रीन पैनल वैकल्पिक है, हीटिंग कार्यक्रमों समय पर दिखाया जा सकता है, और डाउनलोड

तकनीकी विनिर्देश

आवेदन नोट्स

• क्वार्ट्ज ट्यूब दबाव 0.02MPa कम होना चाहिए
• गैस स्रोत दबाव घटाने वाल्व को लैस करना चाहिए
• H2 की तरह कमी गैसों भरने से पहले, ट्यूब से बाहर हवा पंप करना चाहिए
• जब पाइप में गैस इनलेट से गैस भरने, सुनिश्चित करें कि गैस आउटलेट वाल्व खुला होना चाहिए

आकार तुलना
