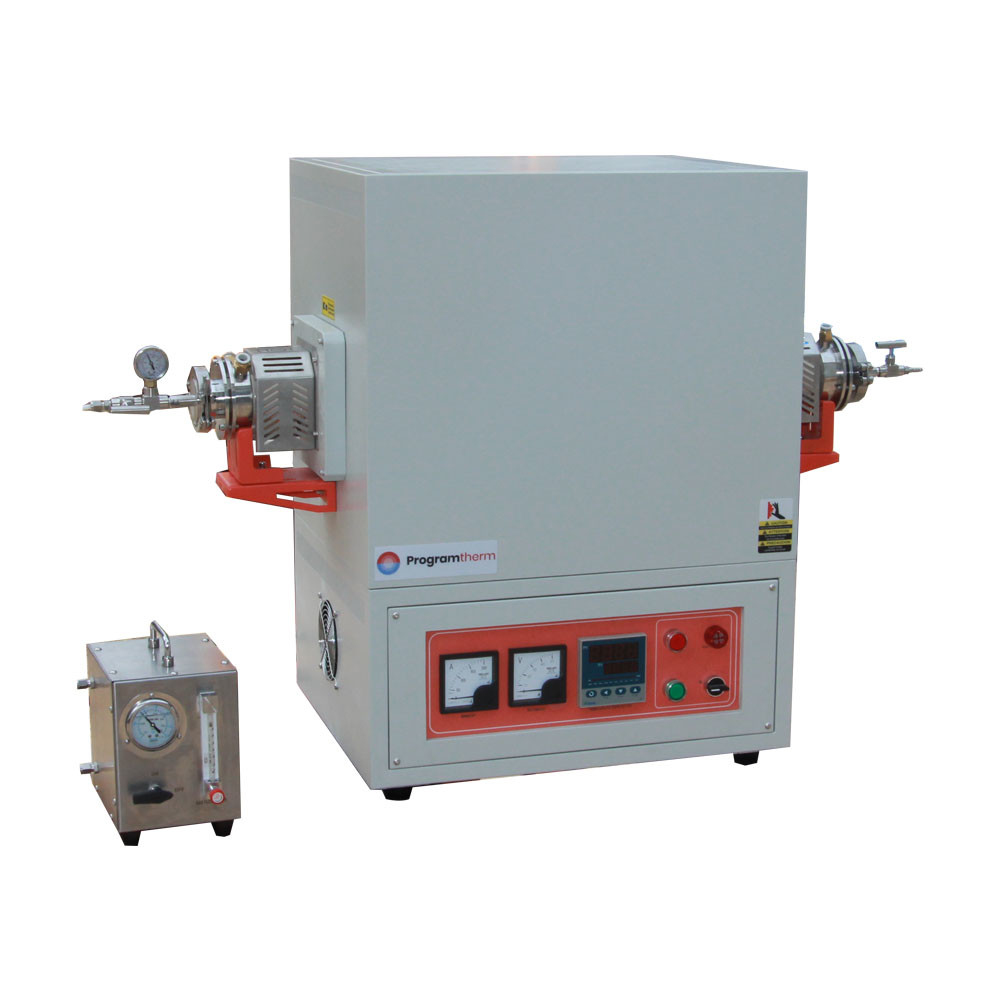

पतली फिल्मों के ताप उपचार के लिए गैस आपूर्ति उपकरण के साथ ट्यूब फर्नेस

1700C ट्यूब फर्नेस के लिए उत्पाद अवलोकन

इस मॉडल में एक हीटिंग ट्यूबलर क्षैतिज भट्ठी और एक गैस आपूर्ति प्रणाली शामिल है, मुख्य रूप से पतली फिल्मों (संक्रमण धातु नाइट्राइड और एचईए नाइट्राइड फिल्मों) के लिए गर्मी उपचार प्रयोग करना।विभिन्न पीवीडी हार्ड कोटिंग्स).

मुख्य विशेषताएं

• Tmax 1700 °C
• विद्युत ताप, एकल क्षेत्र, उच्च तापमान, वैक्यूम ट्यूब भट्ठी
• दोहरी इस्पात संरचना, न्यूनतम गर्मी हानि की रक्षा के लिए गैर-स्प्लिट भट्ठी कक्ष
• एक ही चक्र में कई वायुमंडलीय प्रक्रियाएं उपलब्ध हैं
• अधिकतम वैक्यूम स्तर 10E-3 टोर आणविक पंप के साथ काम करने के लिए प्राप्त
• शक्तिशाली MoSi2 हीटिंग तत्वों के साथ फाइबर से अछूता कक्ष समान तापमान सुनिश्चित करें समान तापमान सुनिश्चित करें
• शिमडेन पीआईडी तापमान नियंत्रक प्रोग्राम करने योग्य 30 खंडों के साथ
• SS304 वैक्यूम वाटर कूलिंग सीलिंग फ्लैंग्स वाल्व और दबाव मीटर सहित
• अंत के साथ डबल flanges समर्थन गर्मी कवर बेहतर सील और सुरक्षित संचालन प्रदान करता है
• दीर्घ जीवन प्रकार बी थर्मोकपल
• सीई प्रमाणित, मानक

1700 सीरीज के ट्यूब फर्नेस के लिए रैंपिंग, आवास और कूलिंग वक्र

सुरक्षा उपाय

• आसान निगरानी और समस्या निवारण के लिए अंतर्निहित एम्पमीटर और दोहरे वोल्टमीटर।
• अधिक गर्मी संरक्षण ट्यूब भट्ठी बंद अगर तापमान स्वीकार्य सीमा के बाहर है (नियंत्रक के मैनुअल देखें) या जब थर्मोकपल टूट गया है या खराबी है
• बिजली की विफलता संरक्षण बिजली बहाल है जब विफलता के बिंदु के तुरंत बाद भट्ठी संचालन फिर से शुरू होता है
• माइक्रोप्रोसेसर आधारित स्व-ट्यूनिंग पीआईडी नियंत्रण न्यूनतम ओवरशोट के साथ इष्टतम थर्मल प्रक्रिया प्रदान करता है

उत्पाद गैलरी

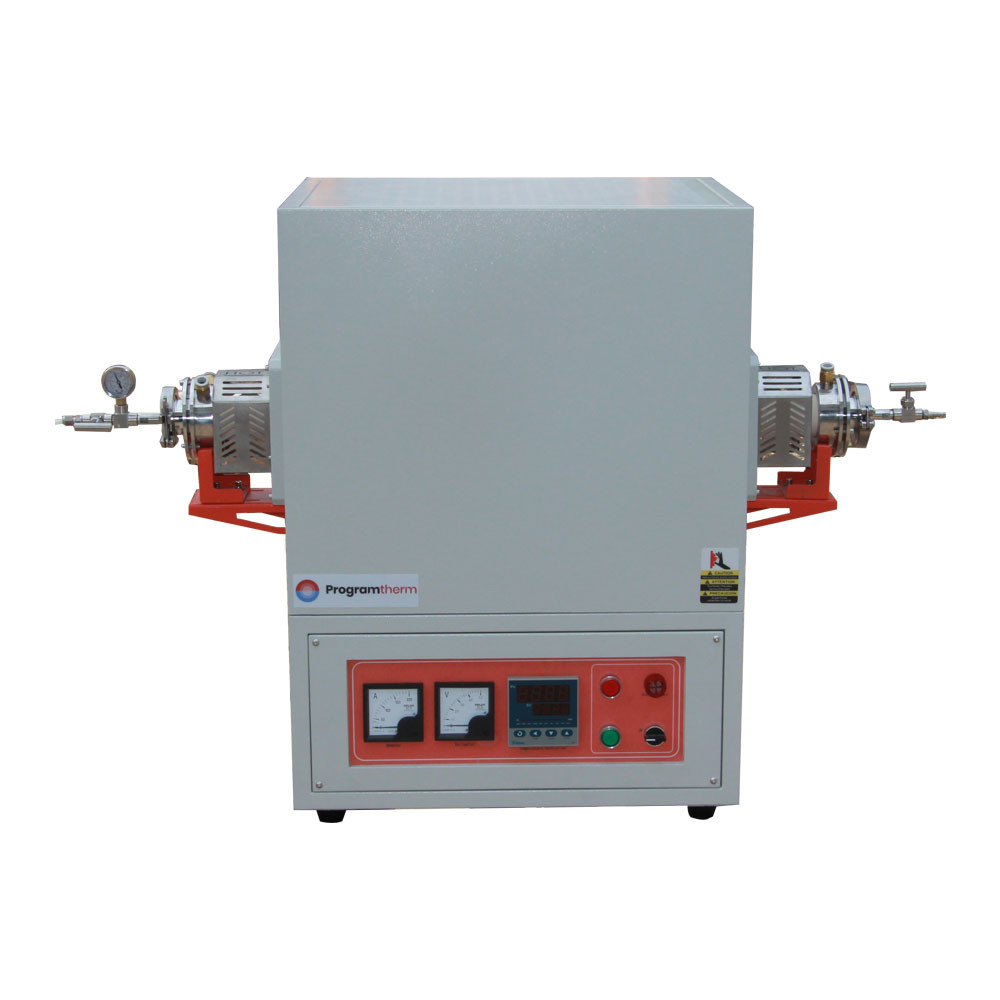

उच्च तापमान ट्यूब फर्नेस के लिए फ्रंट व्यू 1700 डिग्री सेल्सियस

के लिए सामने का दृश्य1700 डिग्री सेल्सियसउच्च तापमान ट्यूब भट्ठी

तकनीकी विनिर्देश

आवेदन नोट्स

• आवश्यक सुरक्षा नियंत्रण और पर्यवेक्षण के बिना भट्ठी के ट्यूब में हाइड्रोजन या मीथेन जैसी कोई विस्फोटक गैसें न भरें
• एल्युमिना ट्यूब के साथ 1700C ट्यूब भट्टियों को वैक्यूम और निम्न दबाव के तहत उपयोग के लिए डिज़ाइन किया गया है; 0.2 बार / 3 पीएसआई / 0.02 एमपीए
• सिरेमिक ट्यूबों के दर दर कम करने के लिए, कृपया स्थिति बदल (ट्यूब पर चार अंक चिह्नित) प्रत्येक बैच
• लंबे समय तक उपयोग के दौरान अग्निरोधी चीनी मिट्टी की सतह पर छोटे दरारें दिखाई दे सकती हैं। यह सामान्य घटना है और अल्युमिना कोटिंग के साथ दरारों की मरम्मत की जा सकती है

आकार तुलना
